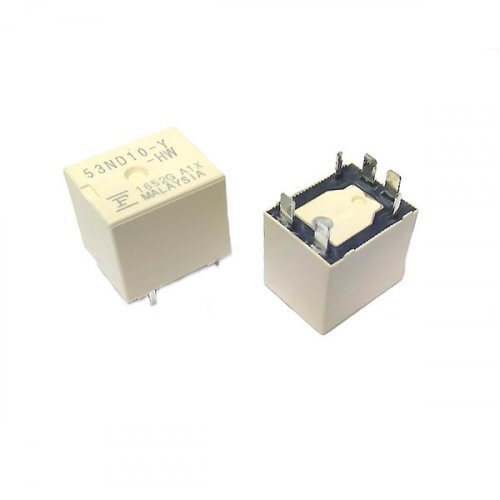

Relay mini 12VDC 40A 1 Form U PCB αυτοκινήτου FBR53ND12-Y-HW FCL Components

 Τεχνικές προδιαγραφές

Το FCL Components FBR53ND12-Y-HW (πρώην Fujitsu) είναι συμπαγές ρελέ ισχύος 40A για εφαρμογές αυτοκινήτου, με πηνίο 12VDC και διαμόρφωση επαφών 1 Form U (form A). Τοποθετείται απευθείας σε τυπωμένο κύκλωμα (PCB) και είναι κατασκευασμένο για θερμοκρασίες από -40°C έως 125°C. Πάνω στο ρελέ τυπώνεται η σήμανση 53ND12-Y-HW, χωρίς το πρόθεμα FBR.

Τεχνικά Χαρακτηριστικά

• Κατασκευαστής: FCL Components (πρώην Fujitsu Components)
• Μοντέλο: FBR53ND12-Y-HW
• Σήμανση πάνω στο ρελέ: 53ND12-Y-HW
• Σειρά: FBR53-HW
• Τύπος: ηλεκτρομαγνητικό ρελέ ισχύος, πλαστικό σφραγισμένο
• Διαμόρφωση επαφών: 1 Form U (form A)
• Ονομαστική τάση πηνίου: 12VDC
• Αντίσταση πηνίου: 167Ω ±10%
• Κατανάλωση πηνίου: 860mW
• Τάση οπλισμού (must operate): 7.3VDC στους 20°C
• Τάση απόπτωσης (must release): 1VDC στους 20°C
• Ονομαστικό φορτίο επαφών: 40A / 14VDC, ωμικό φορτίο
• Μέγιστο ρεύμα διέλευσης: 40A
• Ρεύμα εκκίνησης (inrush): έως 80A, τιμή αναφοράς του κατασκευαστή
• Μέγιστη τάση μεταγωγής: 16VDC
• Υλικό επαφών: AgSnO2 (άργυρος-οξείδιο κασσιτέρου)
• Πτώση τάσης επαφών: έως 100mV (1A, 12VDC)
• Χρόνος οπλισμού και απόπτωσης: έως 10ms
• Ηλεκτρική διάρκεια ζωής: τουλάχιστον 100 χιλιάδες χειρισμοί (14VDC, 40A, ωμικό φορτίο)
• Μηχανική διάρκεια ζωής: τουλάχιστον 1 εκατομμύριο χειρισμοί
• Αντίσταση μόνωσης: τουλάχιστον 100MΩ
• Διηλεκτρική αντοχή: 500VAC για 1 λεπτό (ανάμεσα στις ανοιχτές επαφές και ανάμεσα σε πηνίο και επαφές)
• Θερμοκρασία λειτουργίας: -40°C έως 125°C
• Ακροδέκτες: 6, για PCB (THT)
• Σύνδεση: οι ακροδέκτες 4 και 5 (N.O.) βραχυκυκλώνονται στο PCB, κατά τον κατασκευαστή
• Κόλληση: κύματος (flow)· η έκδοση για reflow έχει κατάληξη -RW
• Διαστάσεις: 15.7x12.3x14mm
• Βάρος: περίπου 6g
