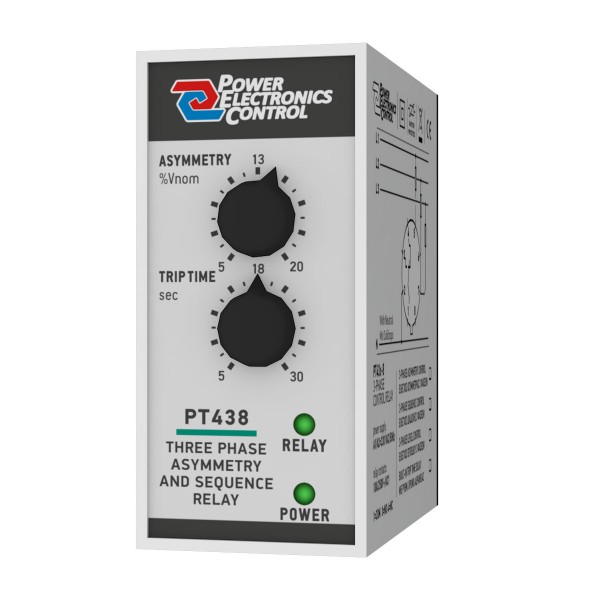

Επιτηρητής ασυμμετρίας και διαδοχής 3 φάσεων 230VAC ( 3Φ ) PT438-11 Power Electronics Control

 Τεχνικές προδιαγραφές

Επιτηρητής ασυμμετρίας και διαδοχής 3 φάσεων με ρυθμιζόμενο χρόνο αδράνειας, (Trip Time).

Χρησιµοποιείται για την προστασία ασύγχρονων τριφασικών κινητήρων από ανωµαλίες του δικτύου διανοµής ηλεκτρικού ρεύµατος.Χαρακτηριστική περίπτωση εφαρµογής του είναι η προστασία υποβρύχιων αντλιών. Επιτηρεί την τάση του τριφασικού δικτύου ως προς την απώλεια µίας ή περισσότερων φάσεων ή του
ουδετέρου, την ασυµµετρία των τριών φάσεων (ρυθµιζόµενη 5 - 20%), την διαδοχή, την υπέρταση και υπόταση τους. ∆ιαθέτει ρυθµιζόµενο χρόνο αδράνειας (Trip Time) 5 - 30 sec στο σφάλµα της ασυµµετρίας.

Απαιτεί την χρήση ουδέτερου.

Το ρελέ του επιτηρητή ενεργοποιείται όταν και οι τρεις φάσεις του δικτύου δεν αποκλίνουν µεταξύ τους περισσότερο από την ρυθµιζόµενη τιµή, δεν ξεπερνούν προς τα πάνω τα 270V AC (φασική τάση) και η διαδοχή τους είναι σωστή. Σε κάθε διαφορετική περίπτωση, καθώς και σε περίπτωση ολικής απώλειας κάποιας φάσης (κάτω από 130V AC φασική τάση) ή του ουδετέρου, το ρελέ απενεργοποιείται.

Είναι ψηφιακός και λειτουργεί µε µικροελεγκτή.

Τεχνικά χαρακτηριστικά

- Μοντέλο: PT4348.
- Λειτουργίες: - .
- Τάση Λειτουργίας: 3 x 230 VAC.
- Συχνότητα: 50 Hz.
- Επαφές: 11 pins.
- Ρυθμίσεις: Ασυµµετρία 5 - 25% Vnom.
- Χρόνος αδράνειας (TRIP TIME): 5~30 sec.
- Περιοχή ρύθμισης: - .
- Είσοδος ελέγχου: - .
- Προστασία: Varistor (από υπερτάσεις και κεραυνούς).
- Έξοδος: Μια μεταγωγική επαφή 10Α / 250V AC cat. AC1.
- Ένδειξη λειτουργίας: Με LED, Power ON, Relay ON.
- Θερμοκρασία λειτουργίας: -20~50 °C.
- Υγρασία: - %.
- Βαθµός προστασίας: IP41.
- Διαστάσεις: 42 x 89 x 94 mm.
- Βάρος: ~150 gr.
