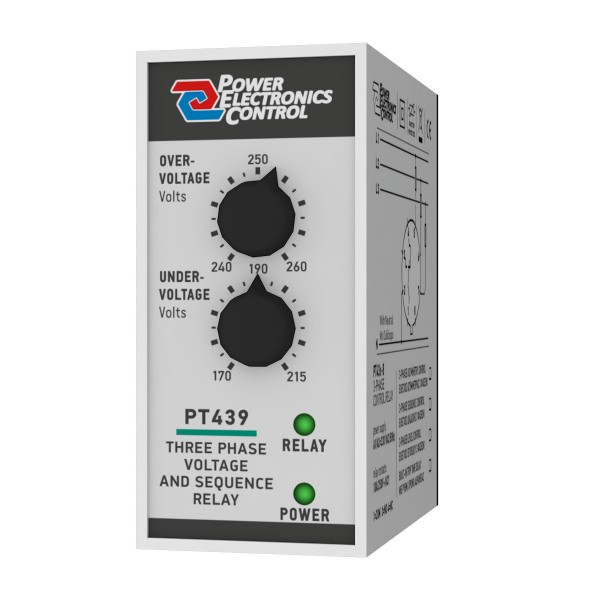

Επιτηρητής διαδοχής φάσης 230V AC τριφασικός ( 3Φ ) PT439-8 Power Electronics Control

 Τεχνικές προδιαγραφές

Επιτηρητής επιπέδου τάσης 3 φάσεων, με ρυθμιζόμενο άνω και κάτω όριο.

Χρησιµοποιείται για την προστασία τριφασικών φορτίων από ανωµαλίες του δικτύου διανοµής ηλεκτρικού ρεύµατος. Ελέγχει τις φάσεις του τριφασικού δικτύου για υπόταση (ρυθµιζόµενη 170-215V AC) και υπέρταση (ρυθµιζόµενη 240-260V AC).
Ελέγχει την ολική απώλεια κάποιας φάσης ή του ουδετέρου.

Απαιτεί την χρήση ουδέτερου.

Το ρελέ του επιτηρητή ενεργοποιείται όταν και οι τρείς φάσεις του δικτύου δεν αποκλίνουν απο το ρυθµιζόµενο κάτω και άνω όριο . Σε κάθε διαφορετική περίπτωση, το ρελέ απενεργοποιείται.

Είναι ψηφιακός και λειτουργεί µε µικροελεγκτή.

Τεχνικά χαρακτηριστικά

- Μοντέλο: PT439.
- Λειτουργίες: - .
- Τάση Λειτουργίας: 3 x 230 VAC.
- Συχνότητα: 50 Hz.
- Επαφές: 8 pins.
- Ρυθμίσεις: - .
- Χρόνος αδράνειας (TRIP TIME): 5~30 sec.
- Υπόταση: 170~215 VAC.
- Υπέρταση: 240~260 VAC.
- Περιοχή ρύθμισης: - .
- Είσοδος ελέγχου: - .
- Προστασία: Varistor (από υπερτάσεις και κεραυνούς).
- Έξοδος: Μια μεταγωγική επαφή 10Α / 250V AC cat. AC1.
- Ένδειξη λειτουργίας: Με LED, Power ON, Relay ON.
- Θερμοκρασία λειτουργίας: -20~50 °C.
- Υγρασία: - %.
- Βαθµός προστασίας: IP41.
- Διαστάσεις: 42 x 89 x 94 mm.
- Βάρος: ~150 gr.
