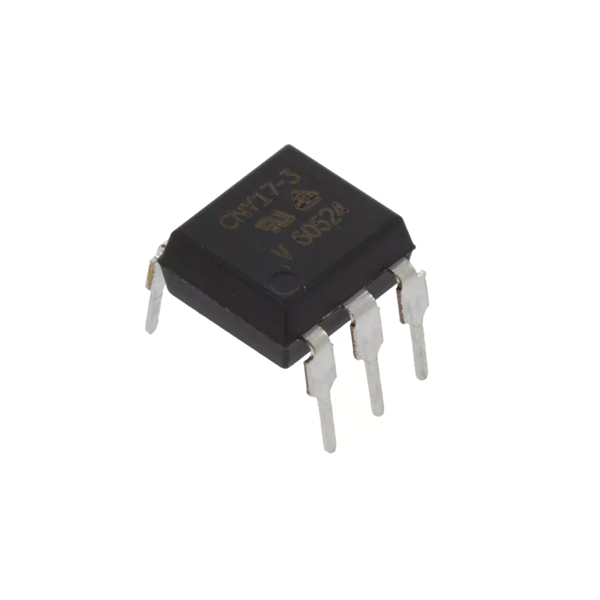

Transistor CNY17-3 Optocouplers NPN Phototransistor Vishay

 Τεχνικές προδιαγραφές

Ο CNY17-3 της Vishay είναι οπτικός ζεύκτης (optocoupler) με έξοδο NPN phototransistor, σχεδιασμένος για αξιόπιστη ηλεκτρική απομόνωση μεταξύ κυκλωμάτων ελέγχου και ισχύος. Παρέχει υψηλή τάση μόνωσης έως 5,3kV, καθιστώντας τον ιδανικό για εφαρμογές όπου απαιτείται ασφάλεια και σταθερότητα σήματος.
Διαθέτει CTR 100–200% στα 10mA, προσφέροντας καλή ενίσχυση σήματος, ενώ οι χρόνοι ενεργοποίησης και απενεργοποίησης (4,2µs / 23µs) τον καθιστούν κατάλληλο για ψηφιακά και βιομηχανικά κυκλώματα. Το περίβλημα DIP-6 επιτρέπει εύκολη THT συναρμολόγηση σε πλακέτες.
Χρησιμοποιείται ευρέως σε τροφοδοτικά, βιομηχανικούς ελεγκτές, PLC, απομόνωση I/O, καθώς και σε κυκλώματα προστασίας και μετάδοσης σημάτων.

Τεχνικά Χαρακτηριστικά

• Κατασκευαστής: Vishay
• Σειρά: CNY17
• Τύπος: Οπτικός ζεύκτης (Optocoupler)
• Έξοδος: NPN Phototransistor
• Αριθμός καναλιών: 1
• Συναρμολόγηση: THT
• Περίβλημα: DIP-6
• Τάση μόνωσης: 5,3 kV
• CTR @ If = 10mA: 100 – 200 %
• Τάση συλλέκτη–πομπού: 70 V
• Χρόνος ενεργοποίησης: 4,2 μs
• Χρόνος απενεργοποίησης: 23 μs
• Βάρος: 0,351 g
