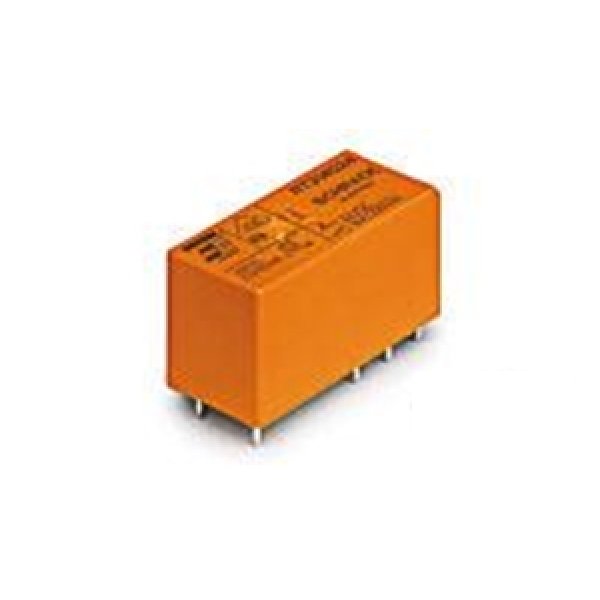

Relay mini 5V DC 10A 5pin SPDT IP67 THT 3-1393239-6 Te Connectivity (Schrack)

 Τεχνικές προδιαγραφές

Το 3-1393239-6 της σειράς RT1 είναι ένα εξαιρετικά αξιόπιστο ηλεκτρομαγνητικό ρελέ μινιατούρας, σχεδιασμένο για τοποθέτηση σε πλακέτα (THT).
Η υψηλή ευαισθησία του πηνίου του (κατανάλωση μόλις 250mW στα 5V DC) επιτρέπει την οδήγησή του απευθείας από μικροελεγκτές, διατηρώντας ταυτόχρονα την ικανότητα μεταγωγής ισχυρών φορτίων έως 10A.
Διαθέτει 5 ακροδέκτες (pins) με ράστερ 3.5mm και διαμόρφωση επαφών SPDT.
Επιπλέον, το περίβλημά του έχει βαθμό στεγανότητας IP67 (wash tight), καθιστώντας το απόλυτα ανθεκτικό σε υγρασία, σκόνη και διαδικασίες πλυσίματος της πλακέτας μετά την κόλληση.

Χαρακτηριστικά

• Υψηλή ευαισθησία πηνίου με χαμηλή κατανάλωση ισχύος (250mW).
• Στεγανή κατασκευή IP67, ιδανική για απαιτητικά βιομηχανικά περιβάλλοντα.
• Ικανότητα μεταγωγής υψηλών φορτίων (έως 10A στα 250V AC).
• Υλικό επαφών AgNi 90/10 για μεγάλη μηχανική αντοχή (έως 30 εκατομμύρια κύκλους).

Τεχνικά Χαρακτηριστικά

• Κατασκευαστής: TE Connectivity
• Μοντέλο (Κωδικός): 3-1393239-6 (Σειρά RT1)
• Τύπος: Ηλεκτρομαγνητικό (Μινιατούρας / Ευαίσθητο)
• Διαμόρφωση Επαφών: SPDT (1 Μεταγωγική)
• Αριθμός Ακίδων (Pins): 5
• Ράστερ Εξόδων (Pitch): 3.5 mm
• Ονομαστική Τάση Πηνίου: 5V DC (Ελάχιστη 3.7V DC)
• Αντίσταση Πηνίου: 100 Ω
• Ισχύς Πηνίου: 250 mW
• Μέγιστο Ρεύμα Επαφών: 10A (Ρεύμα κρούσης 15A)
• Φορτίο Επαφών (Ωμικό): 10A / 250V AC, 10A / 24V DC
• Τάση Μετάβασης: Max 400V AC / 300V DC
• Στήριξη (Συναρμολόγηση): THT (Through Hole)
• Στεγανότητα: IP67
• Διαστάσεις (ΜxΠxΥ): 29 x 15.7 x 12.7 mm
• Θερμοκρασία Λειτουργίας: -40°C έως +85°C
