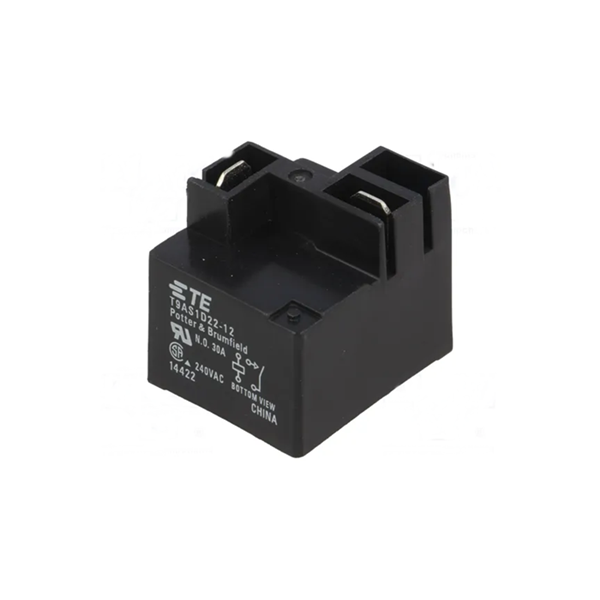

Relay ισχύος PCB / Faston 30A 12V DC SPST-NO 1-1419104-7 T9A TE Connectivity

Το ηλεκτρομαγνητικό ρελέ ισχύος 1-1419104-7 (γνωστό και ως T9AS1D22-12) της σειράς T9A από την TE Connectivity είναι κατασκευασμένο για την αξιόπιστη μεταγωγή φορτίων μεγάλης ισχύος. Διαθέτει τάση πηνίου 12V DC και μία κανονικά ανοιχτή επαφή (SPST-NO), ικανή να διαχειριστεί ρεύματα έως 30A (στα 240V AC). Ο ιδιαίτερος σχεδιασμός του επιτρέπει την τοποθέτηση και συγκόλληση σε τυπωμένο κύκλωμα (PCB) στο κάτω μέρος, ενώ παράλληλα παρέχει άνω ακροδέκτες τύπου Faston (6.35x0.8mm) για γρήγορη και ασφαλή σύνδεση καλωδίων. Οι επαφές του από οξείδιο αργύρου-καδμίου (AgCdO) εξασφαλίζουν τεράστια μηχανική αντοχή, καθιστώντας το ιδανικό για βαριές βιομηχανικές εφαρμογές, αυτοματισμούς και λευκές συσκευές.

Χαρακτηριστικά

• Υψηλή ικανότητα διαχείρισης φορτίου έως 30A και μέγιστη τάση μεταγωγής 277V AC.

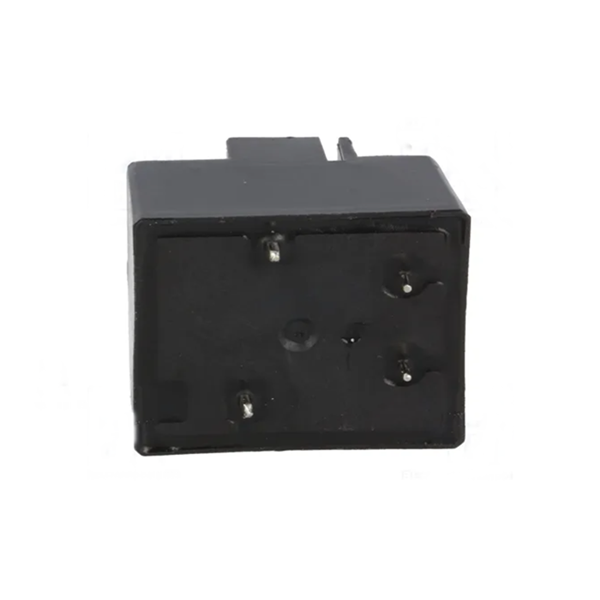

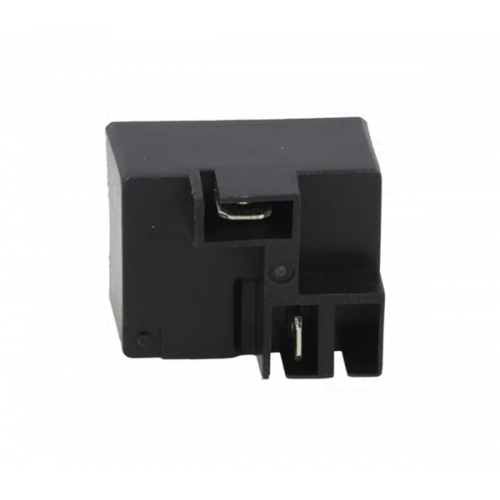

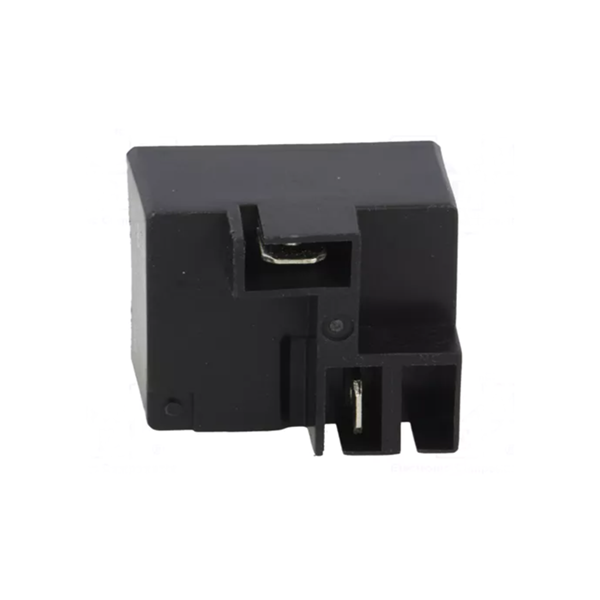

• Διπλός τρόπος σύνδεσης: Επαφές για κόλληση σε πλακέτα (PCB) και άνω ακροδέκτες Faston.
• Επαφές από κράμα AgCdO (Silver Cadmium Oxide) για βέλτιστη αγωγιμότητα και μακροζωία.
• Εξαιρετική μηχανική αντοχή που φτάνει τους 10.000.000 κύκλους λειτουργίας.

Τεχνικά Χαρακτηριστικά

• Κατασκευαστής: TE Connectivity
• Σειρά: T9A (T9AS1D22-12)
• Κωδικός Κατασκευαστή: 1-1419104-7
• Τύπος Ρελέ: Ηλεκτρομαγνητικός / Ισχύος
• Συναρμολόγηση: PCB & Κονέκτορες (Faston)
• Διαμόρφωση Επαφών: SPST-NO (1 Form A)
• Ονομαστική Τάση Πηνίου: 12V DC
• Ελάχιστη Τάση Πηνίου: 9V DC
• Ισχύς Πηνίου: 1W
• Αντίσταση Πηνίου: 144 Ω
• Μέγιστο Ρεύμα Επαφών: 30A
• Φορτίο Επαφών (AC): 30A / 240V AC
• Φορτίο Επαφών (DC): 10A / 28V DC
• Τάση Μετάβασης (Max): 28V DC, 277V AC
• Υλικό Επαφών: AgCdO
• Αντίσταση Επαφών: 75 mΩ
• Διαστάσεις Ακροδεκτών (Faston): 6.35 x 0.8 mm
• Εξωτερικές Διαστάσεις (ΜxΠxΥ): 32.5 x 27.4 x 27.9 mm
• Θερμοκρασία Λειτουργίας: -55°C έως +85°C
