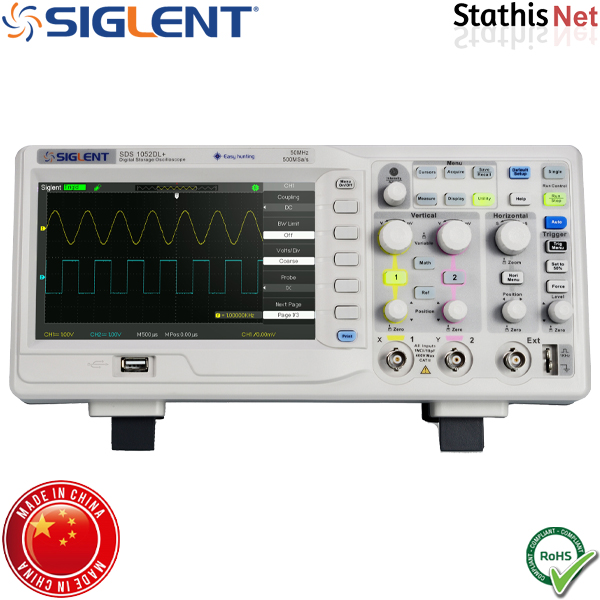

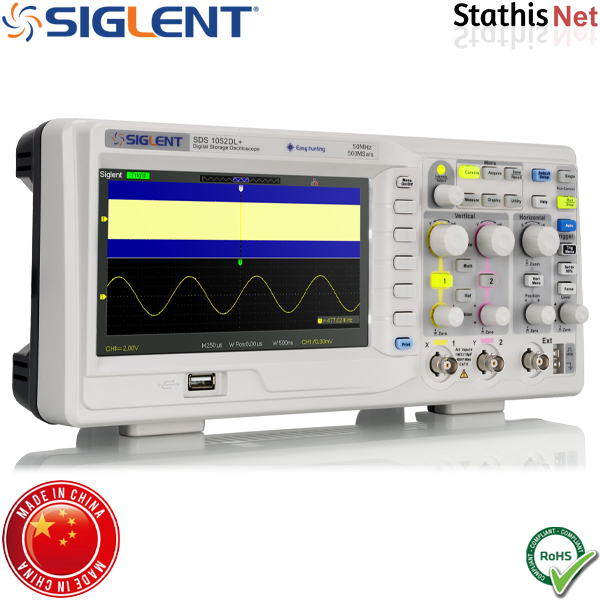

Ψηφιακός παλμογράφος 2 καναλιών 50MHz SDS1052DL+ Siglent

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Το SDS1052DL+ της Sinlent, είναι ένα μοντέλο διπλού καναλιού στα 50 MHz

Περιλαμβάνει βάθος μνήμης 30 kpts που βοηθά στη διασφάλιση ακριβούς ανάλυσης κυματομορφής και στην καταγραφή μεγάλων μηκών σήματος.

Υπάρχει επαρκής χώρος στην οθόνη TFT-LCD 7', για καλύτερη προβολή και ανάλυση των λεπτομερειών της κυματομορφής.

Μαζί με ρυθμό δειγματοληψίας 500 MSa/s, το SDS1000DL+ υποστηρίζει μετρήσεις 32 παραμέτρων και κοινές μαθηματικές πράξεις για την επιτάχυνση σύνθετων / επαναλαμβανόμενων μετρήσεων.

Χαρακτηριστικά

Οθόνη TFT-LCD 7' με ανάλυση 800 x 480.
Προφύλαξη οθόνης από 1 λεπτό έως 5 ώρες.
Πλήκτρο λειτουργίας αποθήκευσης συντόμευσης.
Λειτουργία ψηφιακού φίλτρου και καταγραφής κυματομορφών.
Υποστηρίζει οθόνη πολλαπλών γλωσσών και ενσωματωμένη βοήθεια.
Πολλαπλές διεπαφές: USB Host, USB Device (USBTMC), LAN (VXI-11), Pass / Fail.

Βάθος μνήμης έως 32 kpts

Η λειτουργία Long Memory (32 kpts) σάς επιτρέπει να χρησιμοποιείτε υψηλό ρυθμό δειγματοληψίας για μεγαλύτερη χρονική διάρκεια, ώστε να καταγράφετε μεγαλύτερο μέρος του σήματος και να κάνετε γρήγορα ζουμ για να εστιάσετε στην περιοχή ενδιαφέροντος.

Λειτουργία ζουμ

Το Zoom μπορεί να επεκτείνει ένα μερικό τμήμα της κυματομορφής, δίνοντας στον χρήστη όχι μόνο μια επισκόπηση ολόκληρου του σήματος αλλά και μια λεπτομερή προβολή του μεγεθυσμένου τμήματος. Η λειτουργία Zoom είναι ένας βολικός τρόπος εντοπισμού και απομόνωσης λεπτομερειών σήματος.

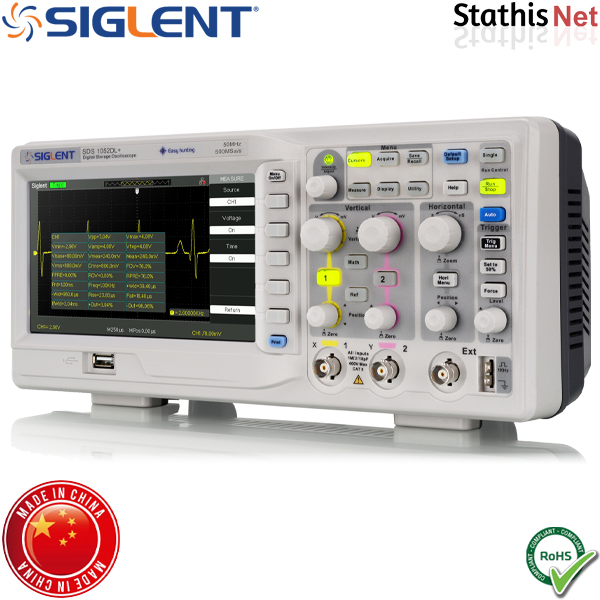

Εμφανίζονται 32 αυτόματες μετρήσεις

Το SDS1052DL+ υποστηρίζει τύπους μέτρησης τάσης, χρόνου και καθυστέρησης, με συνολικά 32 διαφορετικές παραμέτρους. Ο χρήστης μπορεί να επιλέξει πέντε μετρήσεις για εμφάνιση στην οθόνη. Όλες οι παράμετροι μέτρησης μπορούν επίσης να εμφανίζονται ταυτόχρονα.

Τεχνικά χαρακτηριστικά

Μοντέλο: SDS1052DL+.
Εύρος ζώνης: 50 MHz.
Ρυθμός δειγματοληψίας (Μέγ.): 500 MSa/s.
Κανάλια: 2+EXT.
Βάθος μνήμης (Μέγ.): 32 Kpts.
Τύποι ενεργοποίησης: Edge, Pulse, Video, Slope, Alternate.

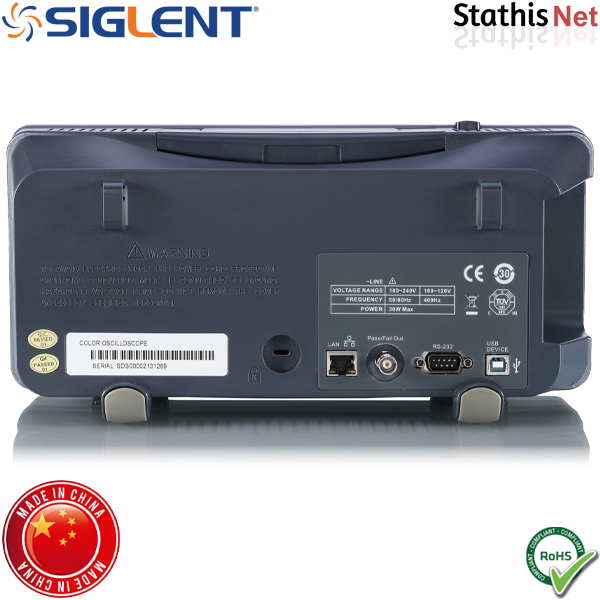

I/O:
USB Host.
USB Device.
LAN.
Pass / Fail.
Οθόνη: 7 ιντσών TFT LCD.
Οθόνη ανάλυσης: 800x480.
Ανιχνευτής (Std): 2 τεμάχια, passive probe, PB470.
Βάρος 2.5 Kg

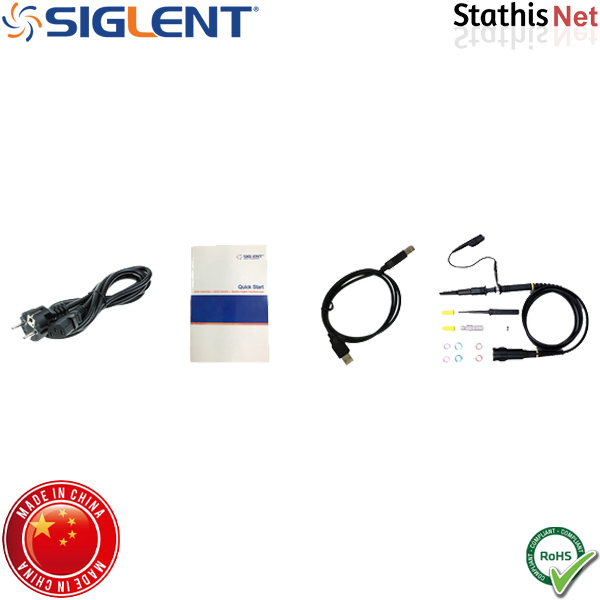

Περιλαμβάνονται

Παλμογράφος SDS1052DL+ της Siglent.
2 x 50MHz probes.
Καλώδιο ρεύματος.
Καλώδιο USB.
Οδηγίες χρήσης.
