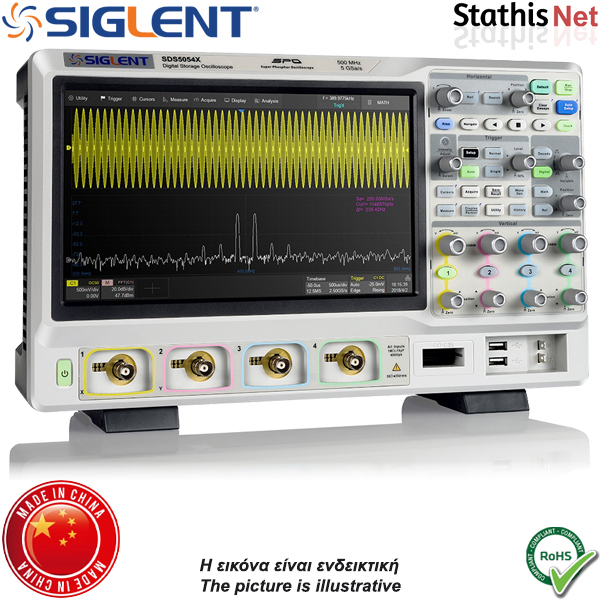

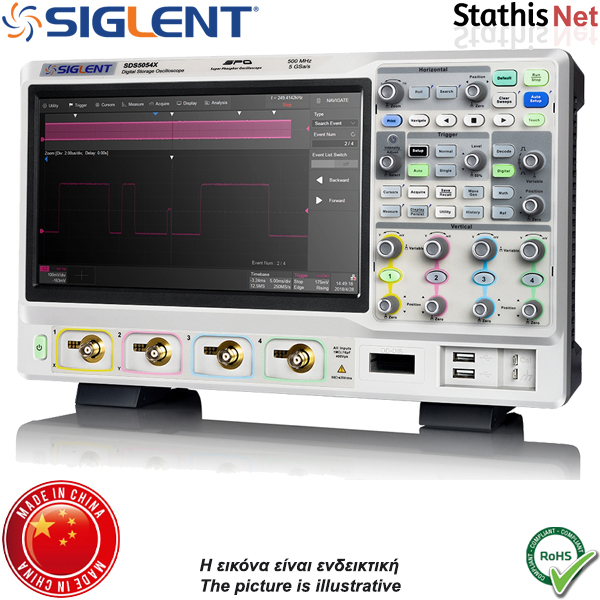

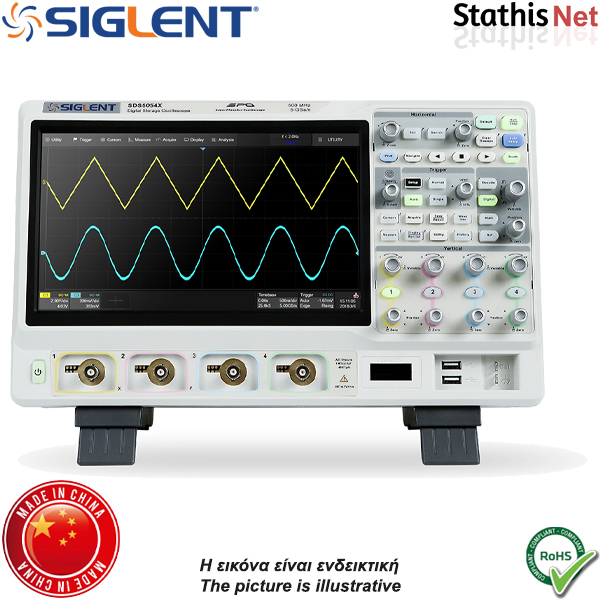

Ψηφιακός παλμογράφος 2 καναλιών 350MHz SDS5032X Siglent

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Ο παλμογράφος SDS5032X της Siglent 2 καναλιών χρησιμοποιεί την τεχνολογία SPO της Siglent με μέγιστο ρυθμό λήψης κυματομορφής έως και 110.000 wfm/s (κανονική λειτουργία, έως 480.000 wfm/s σε λειτουργία Sequence), λειτουργία προβολής βαθμολόγησης έντασης 256 επιπέδων συν λειτουργία εμφάνισης θερμοκρασίας χρώματος.
Χρησιμοποιεί επίσης ένα καινοτόμο σύστημα ψηφιακής σκανδάλης με υψηλή ευαισθησία και χαμηλό jitter.

Το σύστημα σκανδάλης υποστηρίζει πολλαπλούς ισχυρούς τρόπους ενεργοποίησης, συμπεριλαμβανομένης της ενεργοποίησης του σειριακού διαύλου.
Οι λειτουργίες εγγραφής κυματομορφής ιστορικού, λήψης ακολουθίας, αναζήτησης και πλοήγησης επιτρέπουν την καταγραφή, αποθήκευση και ανάλυση εκτεταμένων εγγραφών κυματομορφής.

Μια εντυπωσιακή σειρά δυνατοτήτων μέτρησης και μαθηματικών, επιλογές για γεννήτρια αυθαίρετης κυματομορφής 25 MHz, καθώς και σειριακή αποκωδικοποίηση είναι επίσης χαρακτηριστικά του SDS5000X.

Η μεγάλη χωρητική οθόνη αφής 10,1'' υποστηρίζει χειρονομίες πολλαπλής αφής, Με την προσθήκη φιλικού προς το χρήστη σχεδίασης ενός κουμπιού για τις πιο συχνά χρησιμοποιούμενες λειτουργίες, μπορεί να βελτιώσει σημαντικά την αποτελεσματικότητα λειτουργίας του SDS5000X.
Υποστηρίζει επίσης έλεγχο με ποντίκι και εξωτερικό πληκτρολόγιο.

Χαρακτηριστικά

2 αναλογικά κανάλια.
Εύρος ζώνης 350 MHz.
Μήκος εγγραφής έως 250 Mpts/ch.
μέγιστο ρυθμό δειγματοληψίας 5 GSa/s.
Λειτουργίες πολλαπλών τύπων ενεργοποίησης.
Ρυθμός ενημέρωσης κυματομορφής έως 110.000 wfm/s.
16 ψηφιακά κανάλια ικανότητα ανάλυσης μικτού σήματος.

Τεχνικά χαρακτηριστικά

Μοντέλο: SDS5032X.
Κανάλια: 4CH+EXT.
Εύρος ζώνης: 350 MHz.
Ποσοστό δειγματοληψίας (Μέγ.): 5 GSa/s.
Βάθος μνήμης (Μέγ.): 250 Mpts/CH (λειτουργία παρεμβολής), 125 Mpts/CH (λειτουργία χωρίς παρεμβολή).
Ρυθμός λήψης κυματομορφής (Μέγ.): 110.000 wfm/s (κανονική λειτουργία), 480.000 wfm/s (λειτουργία ακολουθίας).
Τύποι ενεργοποίησης: Άκρη, Κλίση, Πλάτος παλμού, Παράθυρο, Εκτέλεση, Διάστημα, Εγκατάλειψη, Μοτίβο, Βίντεο, Πιστοποιημένο.
Σειριακή ενεργοποίηση & αποκωδικοποίηση: I2C, SPI, UART, CAN, LIN (Τυπικό); CAN FD, Flexray, I2S, MIL-STD-1553B (Προαιρετικό).
Ψηφιακά κανάλια (Προαιρετικά): 16-κανάλι, Μέγιστος ρυθμός λήψης κυματομορφής έως 1,25 GSa/s, Μήκος εγγραφής έως 62,5 Mpts.
Γεννήτρια κυματομορφών: Μονό κανάλι, 25 MHz, ρυθμός δειγματοληψίας 125 MHz, μήκος κύματος 16 kpts.

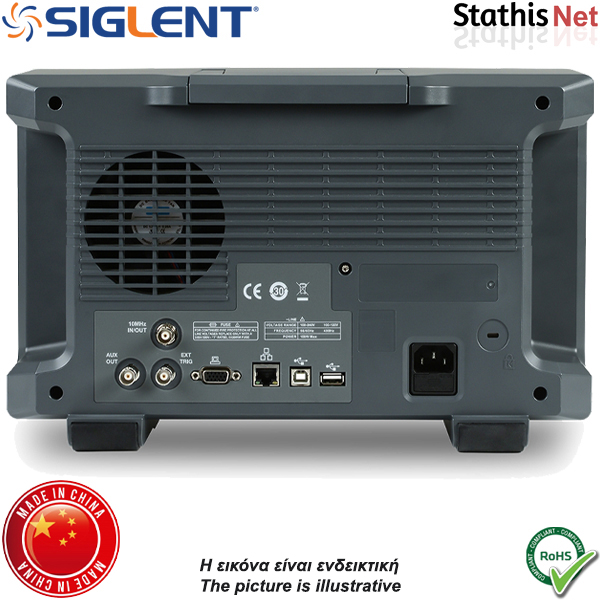

I/O: Κεντρικός υπολογιστής USB, Συσκευή USB, LAN, Pass/Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA Output.
Οθόνη: TFT-LCD 10,1” με χωρητική οθόνη αφής.
Οθόνη ανάλυσης: 1024x600.
Βάρος 2.5 Kg

Περιλαμβάνονται

Παλμογράφος SDS5032X της Siglent.
2 x 350MHz probe
Πιστοποιητικό βαθμονόμησης.
Καλώδιο τροφοδοσίας.
Καλώδιο USB.
Οδηγίες χρήσης.
