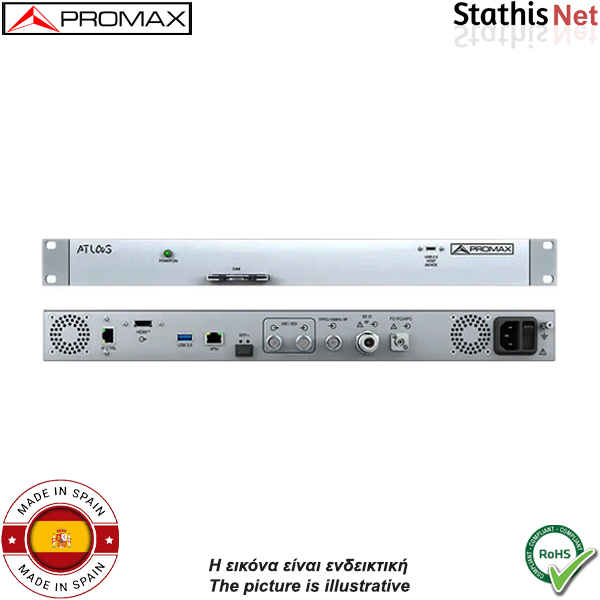

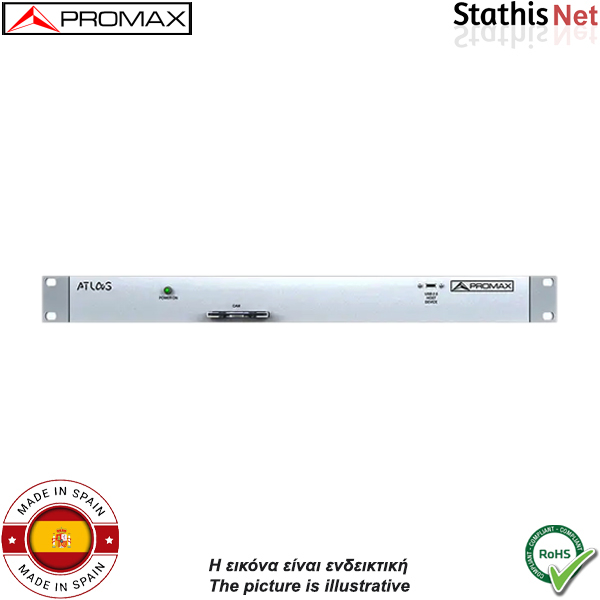

Πεδιόμετρο και αναλυτής φάσματος 4K ATLAS NG Rack PROMAX

 Τεχνικές προδιαγραφές

Ο ATLAS NG είναι ένας προηγμένος αναλυτής φάσματος για εφαρμογές broadcast και τηλεπικοινωνιών, που καλύπτει φάσμα έως 6 GHz, συμπεριλαμβανομένων των ζωνών S και C, όπου οι τεχνολογίες ανταγωνίζονται σκληρά για το διαθέσιμο εύρος ζώνης.

Ιδανικός για ραδιοτηλεοπτικά στούντιο, SNG, VSAT, αλλά και για χρήση πεδίου, υποστηρίζει τα πλέον σύγχρονα πρότυπα όπως ATSC 3.0, DVB-S2X και ανίχνευση παρεμβολών 5G.

Εξοπλισμένος με είσοδο 3G-SDI, IPTV αναλυτή, οπτική και RF συνδεσιμότητα, και με προαιρετική υποστήριξη ST 2110, ο ATLAS NG αποτελεί μια all-in-one λύση για έλεγχο, διάγνωση και ανάλυση σημάτων σε κάθε μορφή: από IP και SDI μέχρι δορυφορικά, επίγεια και καλωδιακά σήματα.

Η νέα πολυλειτουργική διεπαφή αφής με dockable panels εξασφαλίζει φιλικό χειρισμό και ταχύτατη πρόσβαση σε όλες τις λειτουργίες του οργάνου.

Χαρακτηριστικά

Υποστήριξη πολλών προτύπων εκπομπής.
Κατασκευασμένο με υλικά υψηλής ποιότητας.
Υποστηρίζει απομακρυσμένο έλεγχο μέσω webControl.
Σάρωση και ανάλυση των σημάτων σε πραγματικό χρόνο για άμεση αξιολόγηση της ποιότητας.
Εξαιρετική ανάλυση τηλεοπτικών και ραδιοφωνικών σημάτων, με δυνατότητες ανάλυσης φάσματος και αναγνώρισης συχνοτήτων.

Τεχνικά χαρακτηριστικά

Μοντέλο: ATLAS NG Rack.
Σειρά: NG Rack.
Πρότυπα μετάδοσης:
Ψηφιακά τηλεόρασης: DDVB-T/T2 (T2-base, T2-lite), ISDB-T/Tb, ATSC 1.0 / 3.0.
Ψηφιακά ραδιοφώνου: DAB, DAB+.
Ψηφιακά καλωδίου: DVB-C, DVB-C2, J.83 annex-B, 16/64/256-QAM.
Ψηφιακά δορυφορικά: DVB-S, DVB-S2 VCM/ACM/CCM, DVB-S2x, DSS, QPSK.
Αναλογικά τηλεόρασης: PAL, SECAM, NTSC.
Αναλογικά ραδιοφώνου: FM RDS.
Υποστηριζόμενοι κωδικοποιητές βίντεο: MPEG-2, MPEG-4 / H.264 (CBP, MP, High Profile Level 5.2), HEVC / H.265 4k UHD (Main Profile Level 5.1 8b/10b).
Υποστηριζόμενοι κωδικοποιητές ήχου: MPEG-1, MPEG-2, AAC, HE-AAC, Dolby Digital (DD), Dolby Digital Plus (DD+), Dolby AC-4.
Ανάλυση φάσματος: 5MHz~6GHz.

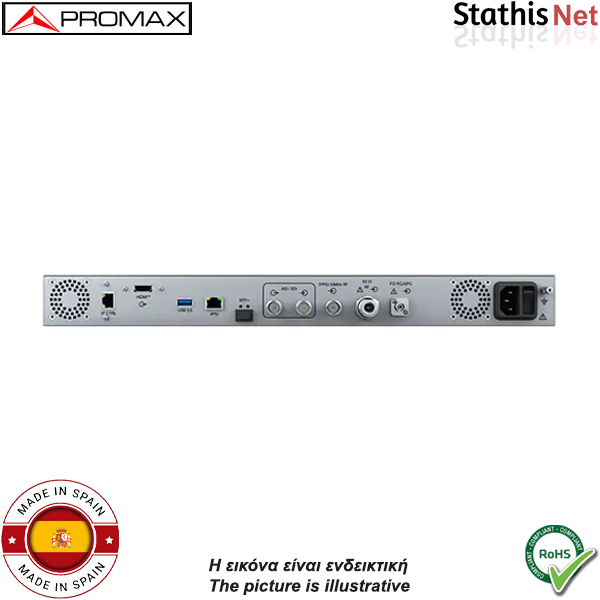

Είσοδοι και έξοδοι:
Υποδοχή SFP+.
Έξοδος HDMI, v1.4b.
CAM ,(συμβατό με DVB-CI).
Είσοδος αναφοράς PPS/10MHz.
Οπτική είσοδος, FC/APC θηλυκή.
Διπλή υποδοχή κάρτας SIM, (προαιρετικό).
Αναλογική είσοδος ήχου/βίντεο, (Jack 3,5mm).
Υποδοχή USB 3.0, (συσκευές type-A, USB-CDC).
Είσοδος RF γενικής χρήσης, (N-type, θηλυκό 50Ω).
Είσοδος IPTV, (RJ45 Ethernet, 10/100/1000 Mbps).
Έξοδος στερεοφωνικού ήχου ακουστικών, (jack 3,5mm).
Είσοδος και έξοδος ASI/SDI, (θηλυκό BNC, 75Ω 3Gbps).
Ethernet RJ45, για webControl και εντολές τηλεχειρισμού.
USB 2.0, (type-C) για μαζική αποθήκευση και εντολές τηλεχειρισμού.
Λειτουργίες:
PLS.
Merogram.
Εγγραφή ALP.
Ανάλυση WiFi.
Μετρήσεις SRT.
Ροή streaming.
OTT μετρήσεις.
MER ανά φορέα.
SCAN και TILT.
Φασματογράφημα.
LTE στα 1.8 GHz.
Ανάλυση DVB-2 MI.
Λήψη στιγμιότυπων.
Εγγραφή υπηρεσιών.
Καθυστέρηση δικτύου.
Αποκωδικοποιητής 4K.
Shoulder Attenuation.
Μέτρηση ισχύος πεδίου.
Καταγραφέας δεδομένων.
Παρακολούθηση σήματος.
Έλεγχος παρεμβολών LTE.
Καταγραφή MAX/MIN Hold.
Dynamic Echoes Analysis.
Διάγραμμα Constellation.
Προγραμματισμός εργασιών.
Υποστήριξη ευρυζωνικών LNB.
Υπερταχεία ανάλυση φάσματος.
Απομακρυσμένος έλεγχος μέσω Web.
Δοκιμή απόκλισης συχνότητας φορέα.
Eye Diagram, (για HD-SDI & 3G-SDI).
Μέτρηση και αποκωδικοποίηση FM RDS.
Μέτρηση οπτικής ισχύος πλήρους ζώνης.
Μετρήσεις SMPTE ST2110, (προαιρετικό).
Ανάλυση κάλυψης μέσω ενσωματωμένου GPS.
Εσωτερική μνήμη 8 GB, επεκτάσιμη μέ USB.
Ανάλυση μεταφοράς σήματος, (TS Analysis).
Υποστήριξη Beacon / Flyaways SNG και VSAT.
Εγγραφή μεταφοράς σήματος,(TS Recording).
IPTV Multicast, μετρήσεις και αποκωδικοποίηση.
Αμεση αναγνώριση παραμέτρων συντονισμού, (StealthID).

Περιλαμβάνονται

WiFi dongle.
Κεραία WiFi.
Μονάδα εντοπισμού GPS.
Τροφοδοτικό DC και καλώδιο.
