Πεδιόμετρο και αναλυτής φάσματος 4K ATLAS IP PROMAX

 Τεχνικές προδιαγραφές

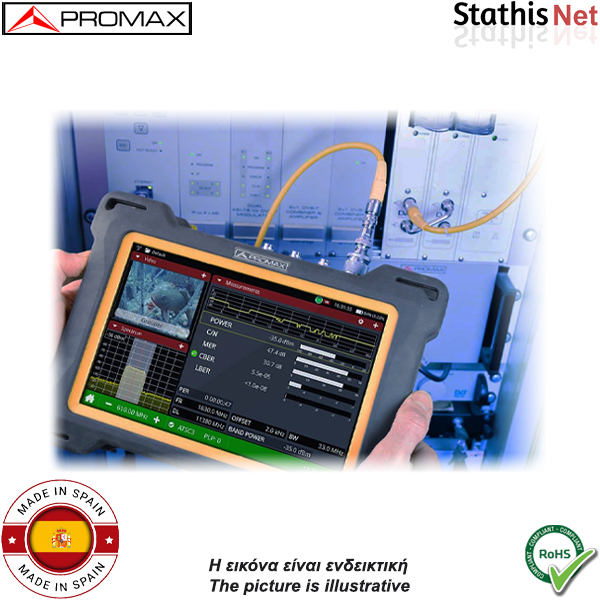

Το ATLAS IP είναι ένας φορητός αναλυτής IPTV για περιβάλλοντα μετάδοσης με τρεις λειτουργίες: IPTV multicast/unicast, SD/HD/3G-SDI και ASI-TS (με υποστήριξη TS, T2MI και BTS).

Η πανταχού παρουσία της τεχνολογίας IP στον κλάδο της μετάδοσης καθιστά υποχρεωτικό για έναν αναλυτή να μπορεί να τροφοδοτείται από σήματα IPTV και να τα παρακολουθεί. Επομένως, καθίσταται απαραίτητο να έχετε στη διάθεσή σας έναν ελεγκτή που να μπορεί να παρακολουθεί και να απεικονίζει ροές IPTV.

Περιλαμβάνει τους πιο συχνά χρησιμοποιούμενους κωδικοποιητές στις εκπομπές, συμπεριλαμβανομένων των 10 -bit H.265 4K UHD για βίντεο και Dolby AC4 για ήχο.

Η είσοδος 3G-SDI για την εκτέλεση πλήρους διάγνωσης σήματος 3G-SDI, συμπεριλαμβανομένου ενός επαγγελματικού μετρητή ήχου και διαγράμματος οφθαλμού, και διαθέτει εξωτερική είσοδο SDI για αυτήν την εργασία, εκτός από την τυπική είσοδο και έξοδο ASI.

Χάρη στην υποστήριξη πρωτοκόλλου SRT , καθώς και στην προαιρετική υποστήριξη πρωτοκόλλου ST 2110 και την επικοινωνία με στοιχεία δικτύου όπως το κύριο ρολόι, το ATLAS IP βοηθά στη διασφάλιση της σωστής λειτουργίας των συνδέσεων ζωντανής μετάδοσης και των παραγωγών στούντιο.

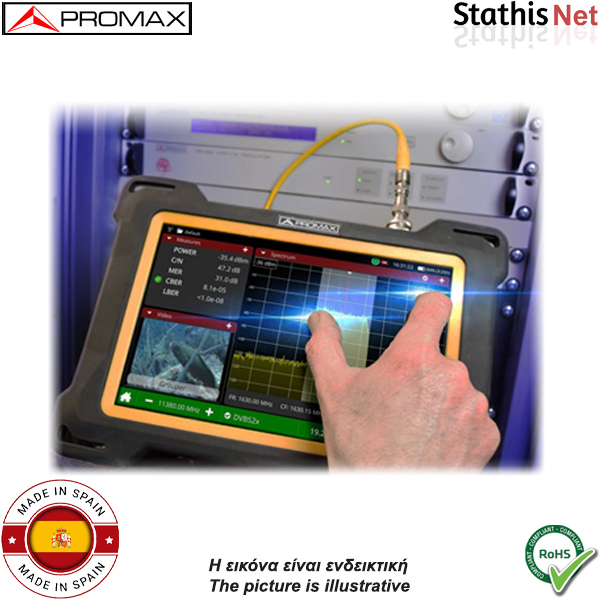

Η διεπαφή χρήστη πολλαπλής αφής που βασίζεται σε προσαρμόσιμα πάνελ σύνδεσης εξασφαλίζει βελτιωμένη εμπειρία χρήστη , καθιστώντας πιο απλή από ποτέ τη χρήση ενός αναλυτή εκπομπής αυτού του είδους.

Χαρακτηριστικά

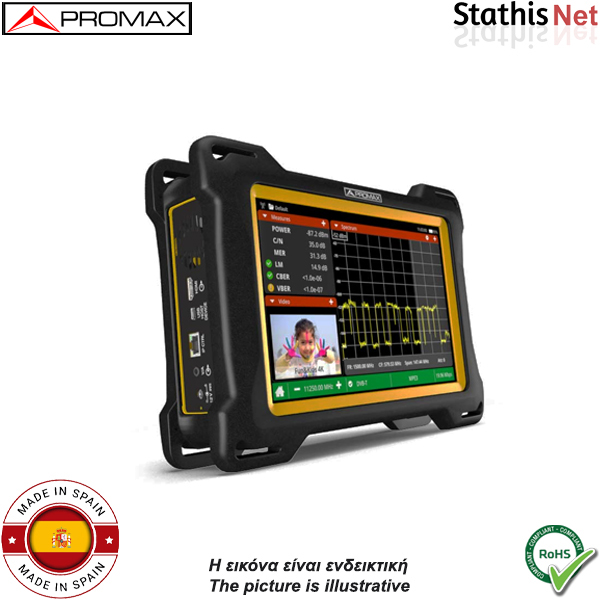

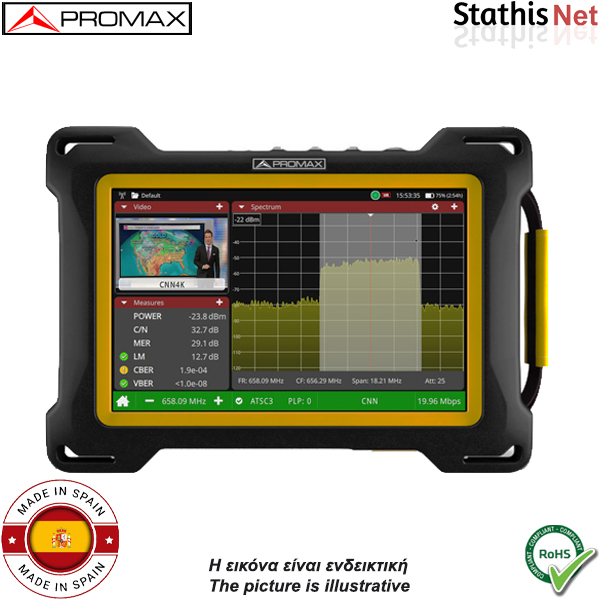

Οθόνη αφής 10".
Υποστήριξη πολλών προτύπων εκπομπής.
Κατασκευασμένο με υλικά υψηλής ποιότητας.
Υποστηρίζει απομακρυσμένο έλεγχο μέσω webControl.

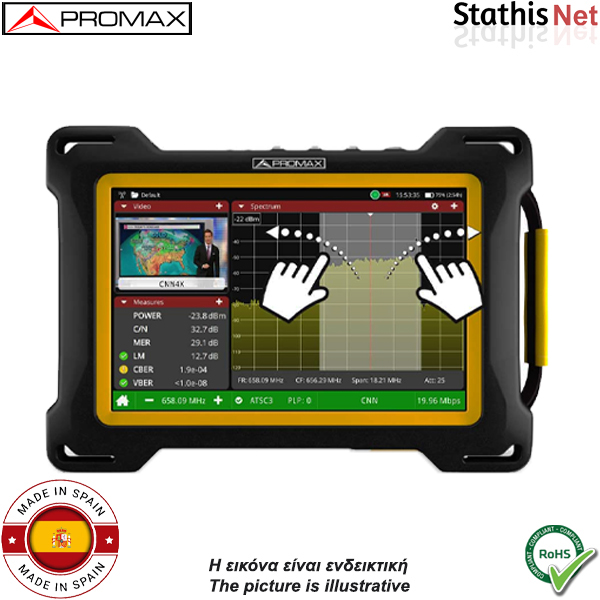

Multi-touch οθόνη αφής για εύκολη πλοήγηση και διαχείριση.
Σάρωση και ανάλυση των σημάτων σε πραγματικό χρόνο για άμεση αξιολόγηση της ποιότητας.
Ιδανικός για εξωτερικές και δύσκολες συνθήκες εργασίας με συμπαγή και ελαφριά κατασκευή.
Εξαιρετική ανάλυση τηλεοπτικών και ραδιοφωνικών σημάτων, με δυνατότητες ανάλυσης φάσματος και αναγνώρισης συχνοτήτων.

Τεχνικά χαρακτηριστικά

Μοντέλο: ATLAS NG.
Σειρά: NG.
Πρότυπα μετάδοσης:
Ψηφιακά τηλεόρασης: DDVB-T/T2 (T2-base, T2-lite), ISDB-T/Tb, ATSC 1.0 / 3.0.
Ψηφιακά ραδιοφώνου: DAB, DAB+.
Ψηφιακά καλωδίου: DVB-C, DVB-C2, J.83 annex-B, 16/64/256-QAM.
Ψηφιακά δορυφορικά: DVB-S, DVB-S2 VCM/ACM/CCM, DVB-S2x, DSS, QPSK.
Αναλογικά τηλεόρασης: PAL, SECAM, NTSC.
Αναλογικά ραδιοφώνου: FM RDS.
Υποστηριζόμενοι κωδικοποιητές βίντεο: MPEG-2, MPEG-4 / H.264 (CBP, MP, High Profile Level 5.2), HEVC / H.265 4k UHD (Main Profile Level 5.1 8b/10b).
Υποστηριζόμενοι κωδικοποιητές ήχου: MPEG-1, MPEG-2, AAC, HE-AAC, Dolby Digital (DD), Dolby Digital Plus (DD+), Dolby AC-4.
Ανάλυση φάσματος: 5MHz~6GHz.

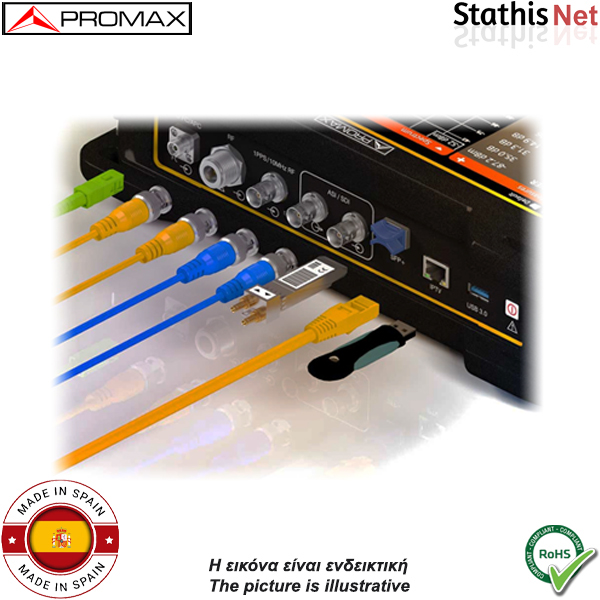

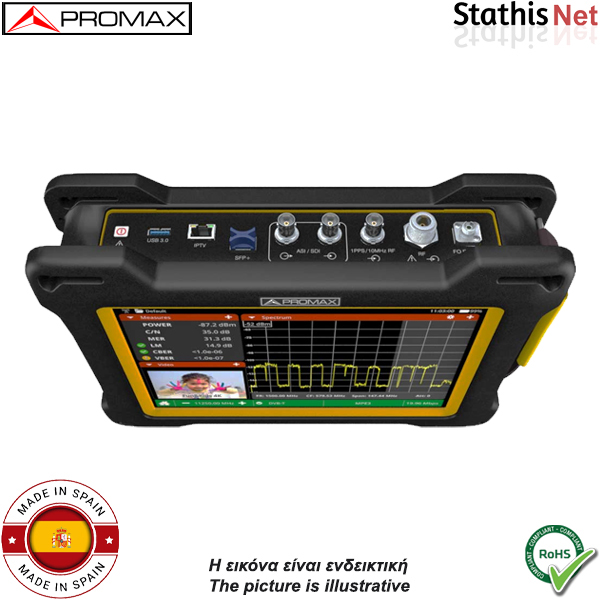

Είσοδοι και έξοδοι:
Υποδοχή SFP+.
Έξοδος HDMI, v1.4b.
CAM ,(συμβατό με DVB-CI).
Υποδοχή USB 3.0, (συσκευές type-A, USB-CDC).
Είσοδος IPTV, (RJ45 Ethernet, 10/100/1000 Mbps).
Έξοδος στερεοφωνικού ήχου ακουστικών, (jack 3,5mm).
Είσοδος και έξοδος ASI/SDI, (θηλυκό BNC, 75Ω 3Gbps).
Ethernet RJ45, για webControl και εντολές τηλεχειρισμού.
USB 2.0, (type-C) για μαζική αποθήκευση και εντολές τηλεχειρισμού.
Λειτουργίες:

Μετρήσεις SRT.
Ροή streaming.
OTT μετρήσεις.
Λήψη στιγμιότυπων.
Εγγραφή υπηρεσιών.
Αποκωδικοποιητής 4K.
Παρακολούθηση σήματος.
Προγραμματισμός εργασιών.
Απομακρυσμένος έλεγχος μέσω Web.
Eye Diagram, (για HD-SDI & 3G-SDI).
Μετρήσεις SMPTE ST2110, (προαιρετικό).
Εσωτερική μνήμη 8 GB, επεκτάσιμη μέ USB.
Ανάλυση μεταφοράς σήματος, (TS Analysis).
Εγγραφή μεταφοράς σήματος,(TS Recording).
IPTV Multicast, μετρήσεις και αποκωδικοποίηση.

Περιλαμβάνονται

WiFi dongle.
Μονόποδο στήριξης.
Ιμάντας μεταφοράς.
Σκληρή θήκη μεταφοράς.
Αντάπτορας αυτοκινήτου.
Τροφοδοτικό DC και καλώδιο.
