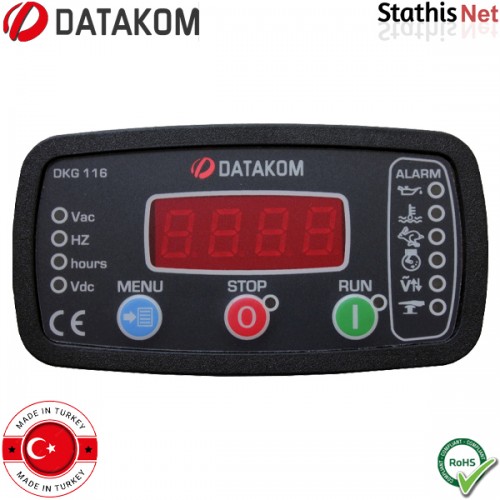

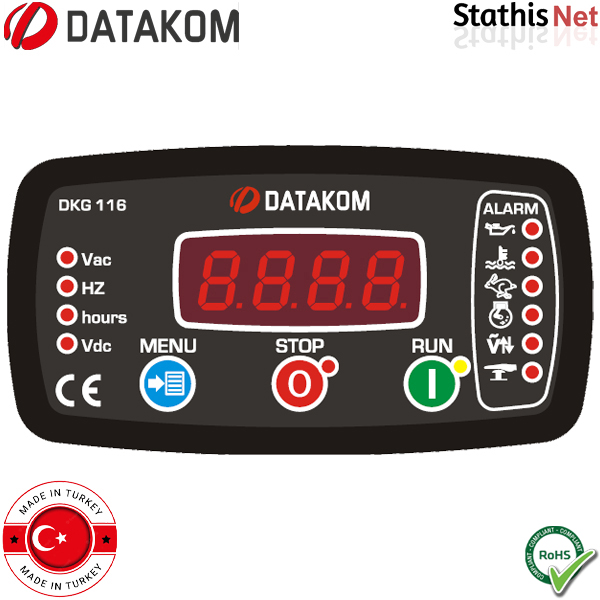

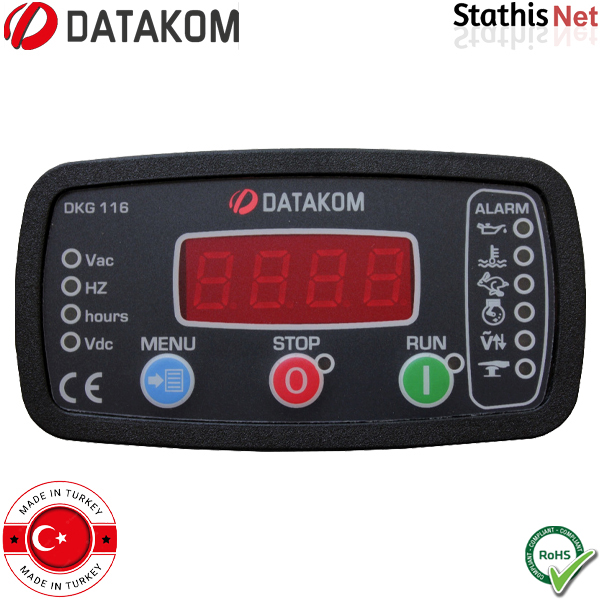

Όργανο πίνακος ελέγχου γεννήτριας απομακρυσμένης εκκίνησης DKG-116 DATAKOM

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Το DKG-116 είναι μια χαμηλού κόστους, ολοκληρωμένη μονάδα που έχει σχεδιαστεί για να ξεκινά και να διακόπτει ένα σύνολο παραγωγής τόσο χειροκίνητα όσο και απομακρυσμένα.

Η μονάδα είναι κατάλληλη για γεννήτριες βενζίνης και ντίζελ. Η στάνταρ μονάδα ελέγχει τους βενζινοκινητήρες. Ο έλεγχος κινητήρα ντίζελ επιλέγεται με σύνδεση συρμάτινου βραχυκυκλωτήρα.

Ο χειροκίνητος έλεγχος γίνεται χρησιμοποιώντας τα κουμπιά RUN και STOP στον μπροστινό πίνακα. Το τηλεχειριστήριο γίνεται μέσω σήματος εισόδου REMOTE START.

Όταν ο κινητήρας λειτουργεί, η μονάδα παρακολουθεί τις συνθήκες βλάβης και σβήνει αυτόματα τον κινητήρα σε περίπτωση συναγερμού. Οι συναγερμοί αναγνωρίζονται από μια ομάδα LED που εμφανίζουν μόνο την πρώτη που εμφανίζεται.

Η μονάδα παρέχει ένα σύνολο ψηφιακά ρυθμιζόμενων παραμέτρων προγράμματος. Όλες οι παράμετροι τροποποιούνται μέσω των κουμπιών του μπροστινού πίνακα.

Η μονάδα είναι διαθέσιμη μόνο σε έκδοση 12V.

Χαρακτηριστικά:

• 4 ψηφιακές είσοδοι.
• Μετρήσεις TRUE RMS.
• Προστασία γεννήτριας.
• Διαστάσεις πάνελ: 96 x 48 mm.
• Προαιρετική βοηθητική έξοδος.
• Σφραγισμένο μπροστινό πάνελ.
• Χειροκίνητο και τηλεχειριστήριο.
• Ρυθμιζόμενες παράμετροι πεδίου.
• Επιβιώνει κατά την πτώση της μίζας.
• Μετρήσεις συστήματος σύνδεσης Plug-in.
• Προαιρετική μαγνητική Είσοδος παραλαβής.
• Ενσωματωμένοι συναγερμοί και προειδοποιήσεις.
• Διαθέσιμη λειτουργία απομακρυσμένης εκκίνησης.
• Εμφάνιση ωρών κινητήρα με προστασία από παραβίαση.

Μετρήσεις:

• Τάση μπαταρίας.
• Συχνότητα γεννήτριας.
• Volt γεννήτριας: L1-N, L2-N, L3-N.
• Volt γεννήτριας: L1-L2, L2-L3, L3-L1.

Τεχνικά χαρακτηριστικά:

• Μοντέλο: DKG-116.
• Τάση εναλλάκτη: 15~300 V-AC, (Ph-N).
• Συχνότητα: 50 ή 60 Hz.
• Ακρίβεια μέτρησης: 0.5% + 1 ψηφίο.
• Υπερταχύτητα: ονομαστική συχνότητα + 14%, (+24% υπέρβαση).
• Κάτω ταχύτητα: 30 Hz.
• Χρόνος στροφάλου: 10 sec.
• Ανάπαυση στροφάλου: 10 sec.
• Προσπάθειες μανιβέλας: 3.
• Χρονόμετρο διακοπής: 10 sec.
• Χρονοδιακόπτης κράτησης: 10 sec.
• Εύρος τροφοδοσίας DC: 9~16 VDC.
• Εγκατάλειψη στροφάλου: 0 V για 100 ms.
• Ρεύμα αναμονής: 12 mA DC, (απενεργοποιημένη οθόνη).
• Ρεύμα λειτουργίας, (max): 130 mA DC.
• Έξοδοι καυσίμου και στροφάλου: 10A @ 12VDC.
• Βοηθητική έξοδος: 1A @ 12VDC. (έξοδος ημιαγωγών με προστασία αρνητικής έλξης).
• Είσοδος μαγνητικής λήψης: 1.5~30 Vpp.
• Θερμοκρασία λειτουργίας: -40°C~80°C.
• Υγρασία λειτουργίας: 20~95%, (χωρίς συμπύκνωση).
• Υλικό κατασκευής: ABS/PC (UL94-V0).
• IP Προστασία: IP65 (μπροστινός πίνακας), IP30 (πίσω).
• Συμμόρφωση (οδηγίες ΕΕ):
• 2006/95/EC, (χαμηλή τάση).
• 2004/108/EC, (EMC).
• Κανόνες αναφοράς:
• EN 61010.
• EN 61326.
• Διαστάσεις, (ΠxΥxΒ): 102x55x40 mm.
• Βάρος: 140 gr.

Η σελίδα του κατασκευαστή βρίσκεται στον παρακάτω σύνδεσμο http://www.datakom.com.tr/dkg-116-manual-and-remote-start-unit/67/90/ProductDetails?lang=5
