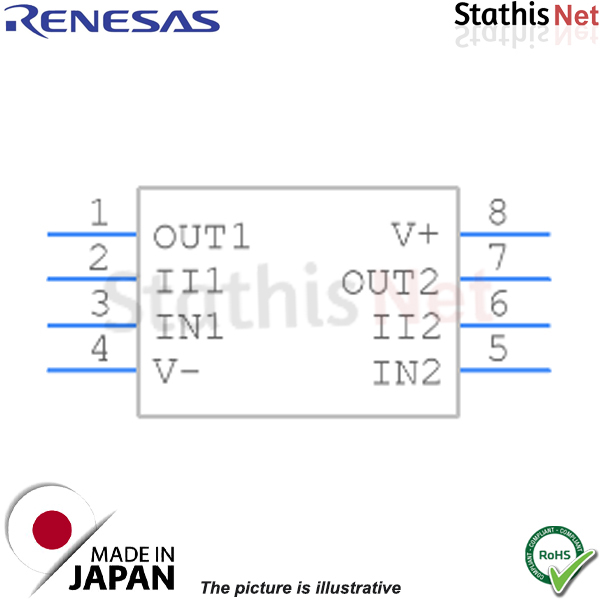

IC operational amplifier dual UPC4570C Renesas

 Τεχνικές προδιαγραφές

Ο UPC4570C είναι ένας ενισχυτής διπλής λειτουργίας, εξαιρετικά χαμηλού θορύβου, ευρείας ζώνης υψηλής ταχύτητας περιστροφής.
Ο ισοδύναμος θόρυβος εισόδου είναι τρεις φορές καλύτερος από τους συμβατικούς op-amp 4558.
Τα προϊόντα εύρους ζώνης κέρδους και ο ρυθμός περιστροφής είναι επτά φορές καλύτερα από το 4558.
Παρά τη γρήγορη απόδοση εναλλασσόμενου ρεύματος, το UPC4570C είναι εξαιρετικά σταθερό σε συνθήκες κυκλώματος παρακολούθησης τάσης.
Το ρεύμα τροφοδοσίας είναι επίσης βελτιωμένο σε σύγκριση με τους συμβατικούς ενισχυτές ευρείας ζώνης.
Το UPC4570C είναι μια εξαιρετική επιλογή για προενισχυτές και ενεργά φίλτρα σε κυκλώματα ήχου, οργάνων και επικοινωνίας.

Χαρακτηριστικά

Υψηλός ρυθμός περιστροφής: 7 V/µs.
Εσωτερική αντιστάθμιση συχνότητας.
Εξαιρετικά χαμηλός θόρυβος: en = 4,5 nV/√Hz.
Προϊόν εύρους ζώνης υψηλού κέρδους: GBW = 15 MHz στα 100 kHz.

Τεχνικά χαρακτηριστικά

Μοντέλο: UPC4570C.
Mounting: DIP-8.
Frequency range: 15 MHz.
Input voltage: -0,3~0,3 VDC.
Output voltage: -0,3~+0,3 VDC.
Performance: 350 mW.
Temperature range: -0~70.
