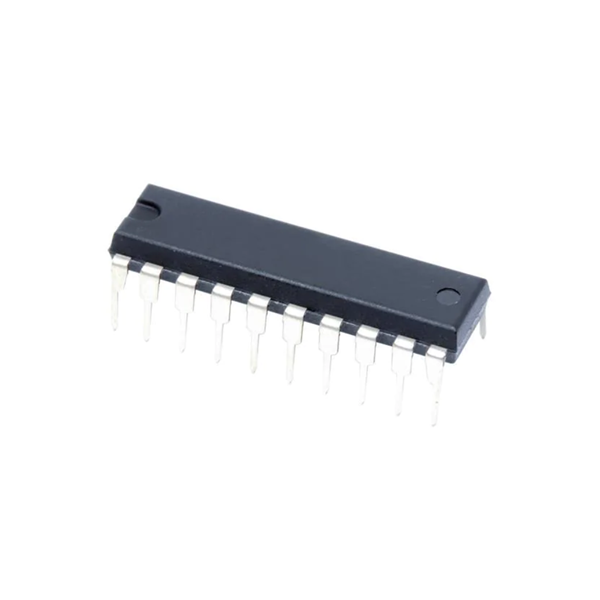

IC PDIP-20 SN74HC573AN Texas Instruments

 Τεχνικές προδιαγραφές

Το SN74HC573AN της Texas Instruments είναι ένα αξιόπιστο λογικό ολοκληρωμένο κύκλωμα τύπου Octal D-Type Transparent Latch με 3-state εξόδους, σχεδιασμένο για χρήση σε ψηφιακά κυκλώματα γενικού σκοπού. Ανήκει στην οικογένεια 74HC, προσφέροντας χαμηλή κατανάλωση ισχύος και υψηλή ταχύτητα λειτουργίας.
Χάρη στις τρι-καταστατικές εξόδους (3-State), το IC είναι ιδανικό για εφαρμογές bus, προσωρινή αποθήκευση δεδομένων και διασύνδεση πολλαπλών κυκλωμάτων χωρίς συγκρούσεις σήματος. Η through-hole (THT) συναρμολόγηση και το περίβλημα PDIP-20 το καθιστούν κατάλληλο τόσο για πρωτότυπα όσο και για επαγγελματικές πλακέτες.
Χρησιμοποιείται ευρέως σε βιομηχανικά ηλεκτρονικά, embedded συστήματα, εκπαιδευτικά projects και αυτοματισμούς, όπου απαιτείται σταθερή και προβλέψιμη λογική λειτουργία.

Τεχνικά χαρακτηριστικά

• Κατασκευαστής: Texas Instruments
• Σειρά: SN74HC573A
• Τύπος: Octal D-Type Transparent Latch
• Οικογένεια λογικής: HC
• Αριθμός καναλιών: 8
• Έξοδοι: 3-State
• Πολικότητα: Non-Inverting
• Τάση τροφοδοσίας: 2V – 6V
• Ρεύμα ηρεμίας: 8 µA
• Ρεύμα εξόδου (Low): 32 mA
• Ρεύμα εξόδου (High): -7.8 mA
• Χρόνος καθυστέρησης:
200 ns @ 2V
40 ns @ 4.5V
34 ns @ 6V
• Τάση συλλέκτη-πομπού: 70V
• Θερμοκρασία λειτουργίας: -40°C έως +85°C
• Περίβλημα: PDIP-20
• Συναρμολόγηση: THT (Through Hole)
• Συσκευασία: Tube
• Βάρος: 1.2 g
