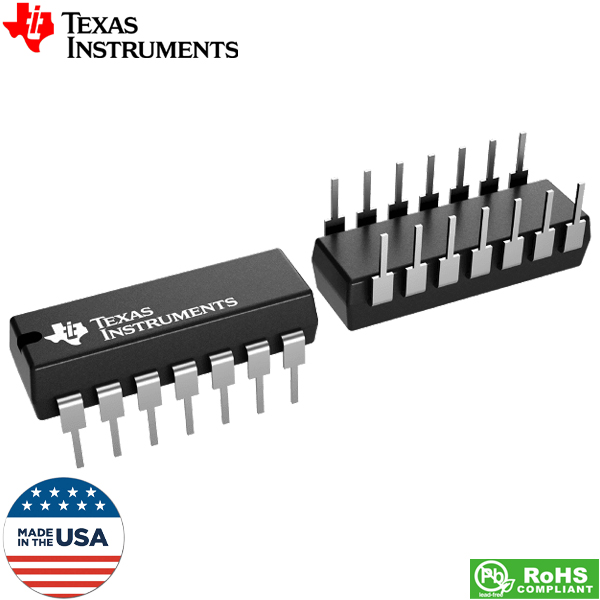

IC Quadruple 2-Input NAND Gates PDIP-14 SN74HC00N Texas Instruments
-16%
Προβολή

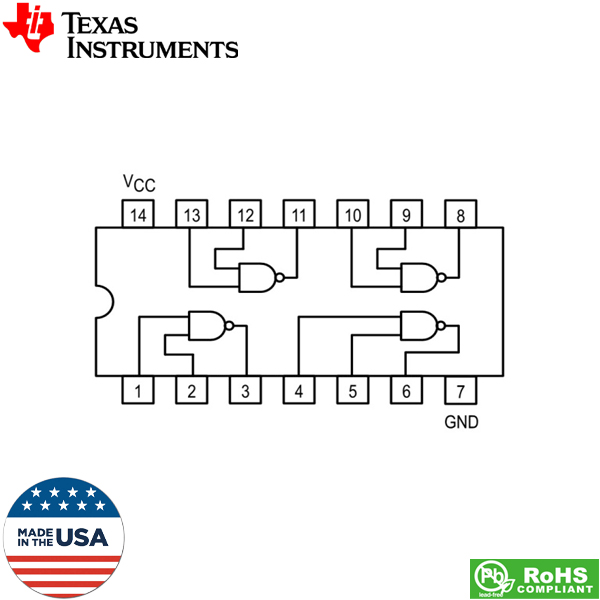

Τεχνικές προδιαγραφέςΑυτή η συσκευή περιέχει τέσσερις ανεξάρτητες πύλες NAND 2 εισόδων.
Κάθε πύλη εκτελεί τη συνάρτηση Boolean Y = A ● B στη θετική λογική.
Χαρακτηριστικά
Είσοδοι προσωρινής αποθήκευσης.
Ευρύ εύρος τάσης λειτουργίας: 2 V έως 6 V.
Υποστηρίζει fanout έως και 10 φορτώσεις LSTTL.
Ευρύ εύρος θερμοκρασίας λειτουργίας: –40°C έως +85°C.
Σημαντική μείωση ισχύος σε σύγκριση με τα λογικά IC LSTTL.
Τεχνικά χαρακτηριστικά
Μοντέλο: SN74HC00N.
Αριθμός καναλιών: 4.
Οικογένεια Τεχνολογίας: HC.
Τάση τροφοδοσίας (Min): 2 V.
Τάση τροφοδοσίας (Max): 6 V.
Είσοδοι ανά κανάλι: 2.
IOL (Max): 5.2 mA.
IOH (Max): -5.2 mA.
Τύπος εισόδου: CMOS.
Τύπος εξόδου: Push-Pull.
Ρυθμός δεδομένων (Max.): 28 Mbps.
Pins: 14.
RoHS: Ναί.
Θερμοκρασία λειτουργίας: -40°C ~ 85°C.
Διαστάσεις: 181 mm² 19.3 x 9.4mm.
- Κατασκευαστής: Texas Instruments
- Κωδικός Προϊόντος: 034664
- Διαθεσιμότητα: Διαθέσιμο
- Στο κατάστημα: 0,81€
- Τιμή web: 0,68€
- (H τιμή συμπεριλαμβάνει ΦΠΑ)
- Χωρίς ΦΠΑ: 0,55€
Χρειάζεσαι βοήθεια; +30 26510 24011
