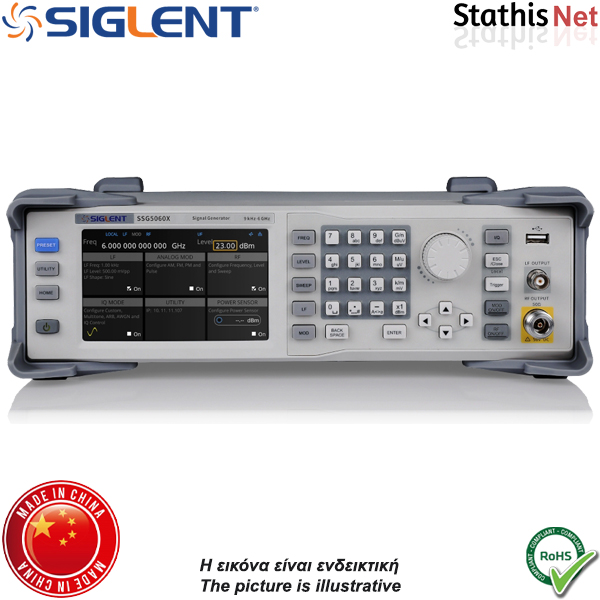

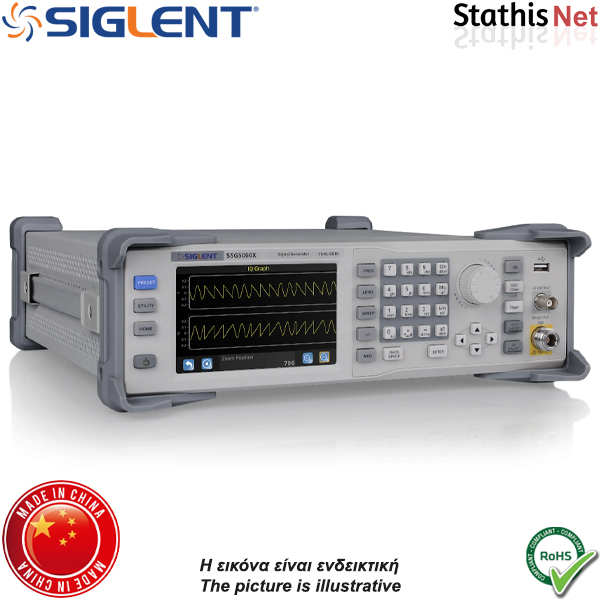

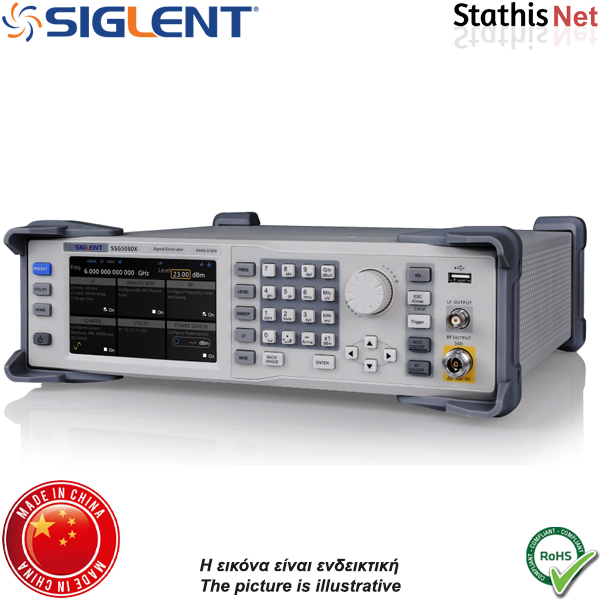

Γεννήτρια σήματος 9kHz ~ 4GHz με εσωτερική διαμόρφωση IQ 60 MHz SSG5040X-V Siglent

 Οδηγίες Χρήσης
 Τεχνικές προδιαγραφές

Η γεννήτρια σήματος SIGLENT SSG5040X-V μπορεί να παράγει αναλογικά και διανυσματικά σήματα, με εύρος συχνοτήτων από 9kHz έως 4GHz και διαμόρφωση IQ 10 MHz έως 4GHz .

Η σειρά SSG5000X διαθέτει κορυφαία απόδοση στον κλάδο σε θόρυβο φάσης, φασματική καθαρότητα, εύρος ζώνης, EVM, μετρήσεις ισχύος εξόδου και δοκιμές.

Η εσωτερική γεννήτρια διαμόρφωσης IQ και η λειτουργία αναπαραγωγής κυματομορφής διευκολύνουν τη δημιουργία ακόμη και των πιο περίπλοκων τύπων σήματος.

Καλύπτουν επίσης την πιο σημαντική ζώνη ραδιοσυχνοτήτων για ψηφιακές ασύρματες επικοινωνίες και περιλαμβάνουν τυπικά αρχεία κυματομορφής.

Το SIGLENT SSG5040X είναι μια ισχυρή και οικονομικά αποδοτική πηγή που είναι ιδανική για Ε&Α, εκπαίδευση και κατασκευή.

Χαρακτηριστικά

Συχνότητα έως 4 GHz.
Μέτρηση μετρητή ισχύος USB.
Εξωτερική αναλογική είσοδος I/Q.
Αναλογικές διαφορικές εξόδους I/Q.
Ανάλυση ρύθμισης συχνότητας 0,001 Hz.
Μέγιστη ισχύς εξόδου έως +26 dBm (τυπ.).
Διόρθωση επιπεδότητας προγραμματιζόμενη από το χρήστη.
Θόρυβος φάσης: -120 dBc/ Hz @ 1 GHz, μετατόπιση 20 kHz (τυπ.).
Μονός παλμός, διπλός παλμός και γεννήτρια εκπαίδευσης παλμών, (προαιρετικά).
Υποστηρίζεται οθόνη αφής χωρητικότητας 5 ιντσών TFT, ποντίκι και πληκτρολόγιο.
Παρέχει αναλογική διαμόρφωση AM, FM, PM με εσωτερική, εξωτερική ή Int+Ext πηγή.
Τηλεχειριστήριο προγράμματος περιήγησης ιστού σε τερματικά υπολογιστών και κινητών.
Η εσωτερική προσαρμοσμένη λειτουργία δημιουργεί κοινά σήματα IQ όπως QAM, FSK, ASK, MSK.

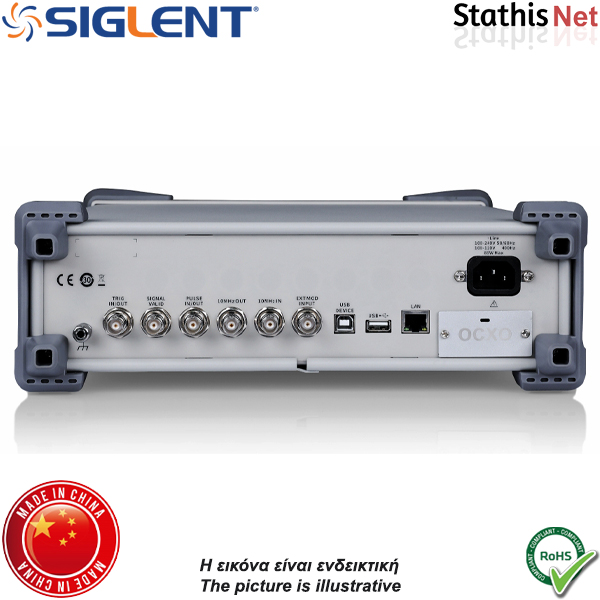

Οι τυπικές διεπαφές περιλαμβάνουν USB Host, USB Device (USBTMC), LAN (VXI-11, Socket, Telnet).
Ενσωματωμένα τυπικά αρχεία κυματομορφής ψηφιακής επικοινωνίας όπως 5G-NR, LTE, WCDMA, WLAN, Blue-Tooth, CDMA.
Προαιρετική διεπαφή: GPIB.

Τεχνικά χαρακτηριστικά

Μοντέλο: SSG5040X-V.
Εύρος συχνότητας:
CW MODE: 9 kHz-4 GHz.
IQ MODE: 10 MHz-4 GHz.
Ανάλυση συχνότητας: 0.001 Hz.
Ανάλυση πλάτους: 0,01dB.
Ακρίβεια επιπέδου: 0.7 dB (typ.).
Θόρυβος φάσης: 120 dBc/Hz @1 GHz, μετατόπιση 20 kHz (typ.).
Οθόνη: Οθόνη αφής χωρητικότητας 5 ιντσών.
Ανάλυση οθόνης: RGB (800 x 480).
Βάρος 5.3 Kg

Περιλαμβάνονται

Γεννήτρια σήματος SSG5040X-V της Siglent.
Οδηγός γρήγορης εκκίνησης.
Καλώδιο ρεύματος.
Κάρτα εγγύησης.
Καλώδιο USB.
