Αναλυτής γείωσης MI 3290 GF Set Metrel

-12% Κατόπιν Παραγγελίας Αναλυτής γείωσης MI 3290 GF Set Metrel

Οδηγίες Χρήσης Οδηγίες Χρήσης
Τεχνικές προδιαγραφές Τεχνικές προδιαγραφές


Ο αναλυτής γείωσης MI 3290, της Metrel, είναι ένα φορητό όργανο δοκιμής, που προορίζεται για τη μέτρηση της αντίστασης γείωσης, της ειδικής αντίστασης γείωσης και του δυναμικού γείωσης διαφόρων ενεργητικών και μη ενεργειακών αντικειμένων και το οποίο λειτουργεί με μπαταρία ή τροφοδοτικό.

Επίσης διαθέτει εξαιρετική προστασία IP 65 με κλειστή θήκη και IP 54 με ανοικτή θήκη

Ο χρήστης μπορεί να επιλέξει μεταξύ διαφορετικών μεθόδων από την κλασική μέτρηση αντίστασης γείωσης 3 καλωδίων έως μία ή τέσσερις μεθόδους σφιγκτήρα για τη μέτρηση των πυλώνων.

Έχει μια επιλογή μεθόδων μέτρησης με διαφορετικές μεθόδους συχνότητας: απλή συχνότητα ή σάρωση συχνότητας από 55 Hz έως 15 kHz, μέθοδο HF με 25 kHz και μέθοδο παλμού που προσομοιώνει την αστραπή.

Η υψηλή ασυλία ηλεκτρικού θορύβου καθιστά αυτό το όργανο πιο κατάλληλο για βιομηχανικό περιβάλλον. Το όργανο διατίθεται σε πολλά σετ που είναι ένας συνδυασμός διαφορετικών εξαρτημάτων και λειτουργιών μέτρησης.

Λειτουργίες μέτρησης

Δυνατότητα εκτέλεσης όλων των τύπων μετρήσεων γης με ένα μόνο όργανο.
Ανάλυση της αντίστασης γης ως συνάρτηση της συχνότητας λόγω μιας ευρείας ζώνης συχνοτήτων μέτρησης (55 Hz ... 15 kHz).
Μετρήσεις γείωσης σε πυλώνες με συνδεδεμένο προστατευτικό καλώδιο γείωσης.
Μέτρηση σε μονο πύργους και πύργο 4 ποδιών.
Μεγάλη ποικιλία σφιγκτήρων μέτρησης: από σφιγκτήρες σιδήρου έως σφιγκτήρες εύκαμπτου μήκους 10 μέτρων.
Μέτρηση αντίστασης HF-Earth (σύμφωνα με IEEE_Std 81).
Λειτουργία σάρωσης Z (f) στην οθόνη.
Έγχρωμη οθόνη αφής υψηλής ανάλυσης, TFT 4,3 ”.
Floating Mains (universal 90… 260 V AC) ή με μπαταρία (ενσωματωμένος γρήγορος φορτιστής).
Υψηλός βαθμός προστασίας: Θήκη IP 65 κλειστή, θήκη IP 54
Πλαίσιο ελέγχου - διαφορετικές μέθοδοι αυτοελέγχου.
Μετρήσεις αντίστασης DC.
Μέτρηση εμπέδησης παλμών για την προσομοίωση της αστραπής.
Υποστήριξη για μεμονωμένες ή αυτοματοποιημένες μετρήσεις.
PC SW για μέτρηση πριν και μετά την επεξεργασία: προετοιμασία της δομής δοκιμής, λήψη αποτελεσμάτων, προβολή δέντρου, προβολή πίνακα και γραφική προβολή, αποθήκευση και εκτύπωση.

Χαρακτηριστικά

Δυνατότητα εκτέλεσης όλων των τύπων μετρήσεων γης με ένα μόνο όργανο.
Ανάλυση της αντίστασης γης ως συνάρτηση της συχνότητας λόγω μιας ευρείας ζώνης συχνοτήτων μέτρησης (55 Hz ... 15 kHz).
Μετρήσεις γείωσης σε πυλώνες με συνδεδεμένο προστατευτικό καλώδιο γείωσης.
Μέτρηση σε μονο πύργους και πύργο 4 ποδιών.
Μεγάλη ποικιλία σφιγκτήρων μέτρησης: από σφιγκτήρες σιδήρου έως σφιγκτήρες εύκαμπτου μήκους 10 m.
Μέτρηση αντίστασης HF-Earth (σύμφωνα με IEEE_Std 81).
Λειτουργία σάρωσης Z (f) στην οθόνη.
Έγχρωμη οθόνη LCD 4,3 ’’ με οθόνη αφής.
Floating Mains (universal 90… 260 V AC) ή με μπαταρία (ενσωματωμένος γρήγορος φορτιστής).
Υψηλός βαθμός προστασίας: Θήκη IP 65 κλειστή, θήκη IP 54 ανοιχτή.
Πλαίσιο ελέγχου - διαφορετικές μέθοδοι αυτοελέγχου.
Μετρήσεις αντίστασης DC.
Μέτρηση εμπέδησης παλμών για την προσομοίωση του κεραυνού.
Υποστήριξη για μεμονωμένες ή αυτοματοποιημένες μετρήσεις.
PC SW για μέτρηση πριν και μετά την επεξεργασία: προετοιμασία της δομής δοκιμής, λήψη αποτελεσμάτων, προβολή δέντρου, προβολή πίνακα και γραφική προβολή, αποθήκευση

Περιλαμβάνονται

1 x Instrument MI 3290.
2 x Current earth spike 90 cm.
2 x Potential earth spike 42 cm.
1 x Connection lead black 2 m.

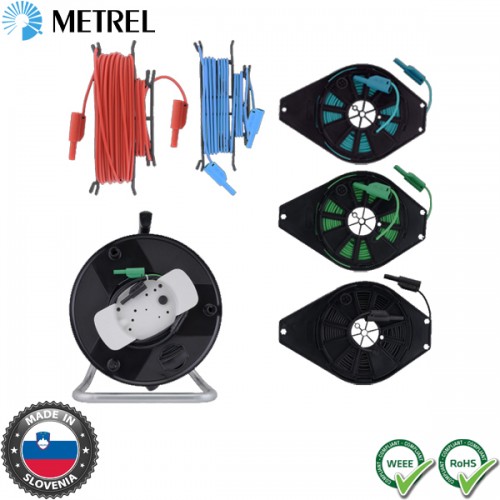

1 x Test lead 5 m blue.
1 x Test lead 5 m red.
1 x Test lead 50 m black on cable reel.
1 x Test lead 50 m green on cable reel.
1 x Test lead 50 m blue on cable reel.
1 x Shielded test lead 75 m on reel.
1 x G clamp.

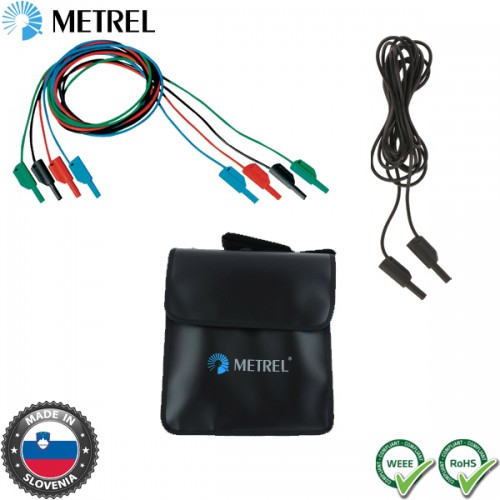

4 x Set of test probes, crocodile clip and 2 m test lead.
1 x Bag for accessories.
1 x USB cable.
1 x Mains cable.
1 x Licence GF.
2 x Continuity test lead, with crocodile clip, 2 x 2.5 m.
1 x Voltmeter MI 3295M with 2 wire test lead.
1 x Soft carrying bag.
2 x Step voltage test plate.
6 x NiMH battery cells, type AA.
1 x Power supply adapter.
1 x Calibration certificate.
1 x Instruction manual.
1 x PC SW Metrel ES Manager.
  • Κατασκευαστής: Metrel
  • Κωδικός Προϊόντος: 033064
  • Διαθεσιμότητα: Κατόπιν Παραγγελίας
  • Στο κατάστημα: 6.443,45€
  • Τιμή web: 5.685,40€
  • (H τιμή συμπεριλαμβάνει ΦΠΑ)
  • Χωρίς ΦΠΑ: 4.585,00€
