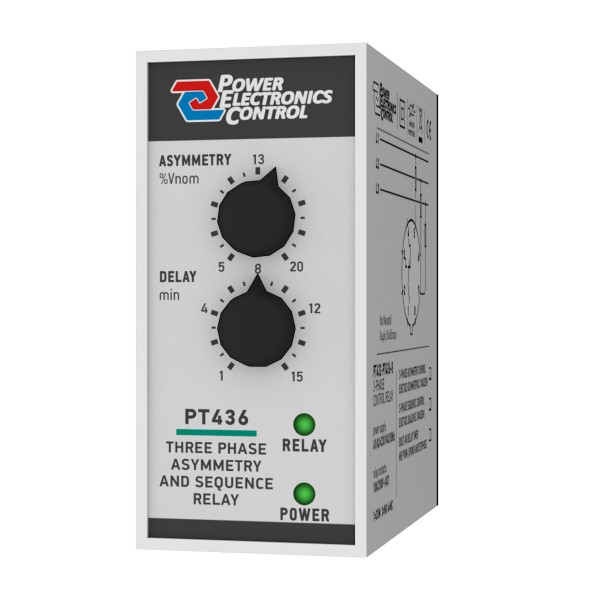

Επιτηρητής ασυμμετρίας & διαδοχής χωρίς ουδέτερο 400VAC τριφασικός ( 3Φ ) PT436-11 Power Electronics Control

 Τεχνικές προδιαγραφές

Χρησιμοποιείται για την προστασία ασύγχρονων τριφασικών κινητήρων από ανωμαλίες του δικτύου διανομής ηλεκτρικού ρεύματος.
Χαρακτηριστική περίπτωση εφαρμογής του είναι η προστασία υποβρύχιων αντλιών.

Επιτηρεί την τάση του τριφασικού δικτύου ως προς την απώλεια μίας ή περισσότερων φάσεων, την ασυμμετρία των τριών φάσεων (ρυθμιζόμενη 5-25%), την διαδοχή, την υπέρταση και υπόταση τους. ∆ιαθέτει ρυθμιζόμενη χρονοκαθυστέρηση (1-15min) μετά από την αποκατάσταση σφάλματος, με σκοπό να αποφεύγονται οι συχνές και άσκοπες επανεκκινήσεις των κινητήρων.

Λειτουργεί χωρίς τη σύνδεση ουδέτερου.

Το ρελέ του επιτηρητή ενεργοποιείται όταν και οι τρεις (πολικές) φάσεις του δικτύου δεν αποκλίνουν μεταξύ τους περισσότερο από την ρυθμιζόμενη τιμή, δεν ξεπερνούν προς τα πάνω τα 435V AC και η διαδοχή τους είναι σωστή.
Σε κάθε διαφορετική περίπτωση, καθώς και σε περίπτωση ολικής απώλειας κάποιας φάσης (κάτω από 300VAC), το ρελέ απενεργοποιείται.
Όταν όλα τα σφάλματα αποκατασταθούν, τότε το ρελέ ενεργοποιείται μετά από ρυθμιζόμενη χρονική καθυστέρηση, ίση με αυτή που έχει επιλέξει ο χειριστής από την πρόσοψη του επιτηρητή.
Όταν η ένδειξη RELAY ON είναι σβηστή, το ρελέ είναι απενεργοποιημένο, όταν είναι αναμμένη, το ρελέ είναι ενεργοποιημένο και όταν αναβοσβήνει είναι σε εξέλιξη η χρονοκαθυστέρηση.

Είναι ψηφιακός και λειτουργεί με μικροελεγκτή.


Τεχνικά χαρακτηριστικά

- Μοντέλο: PT436.
- Λειτουργίες: Ασυµµετρία 5 – 25% Vnom.
- Τάση Λειτουργίας: 3 x 400 VAC.
- Συχνότητα: 50 Hz.
- Επαφές: 11 pins.
- Ρυθμίσεις: - .
- Χρονοκαθυστέρηση: 1~15 min.
- Περιοχή ρύθμισης: - .
- Είσοδος ελέγχου: - .
- Προστασία: Varistor (από υπερτάσεις και κεραυνούς).
- Έξοδος: Μια μεταγωγική επαφή 10Α / 250V AC cat. AC1.
- Ένδειξη λειτουργίας: Με LED, Power ON, Relay ON.
- Θερμοκρασία λειτουργίας: -20~50 °C.
- Υγρασία: - %.
- Βαθµός προστασίας: IP41.
- Διαστάσεις: 42 x 89 x 94 mm.
- Βάρος: ~150 gr.
