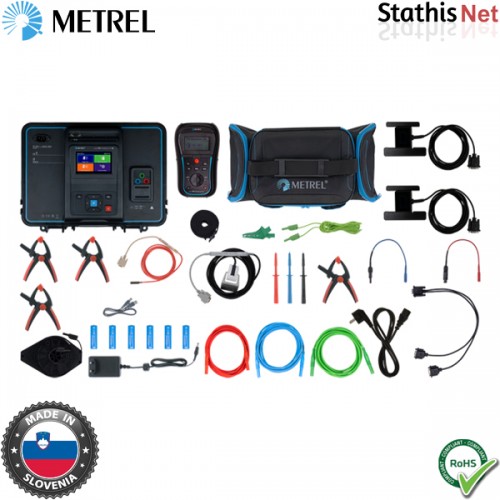

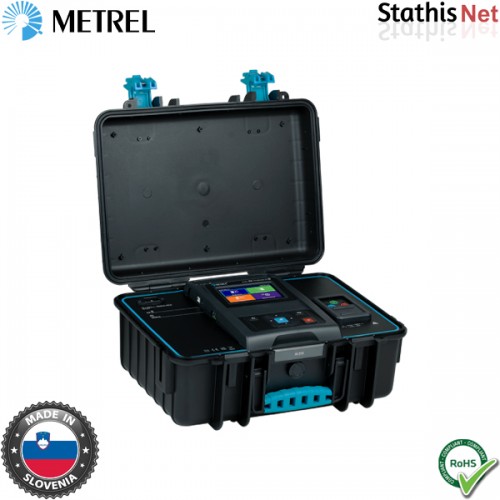

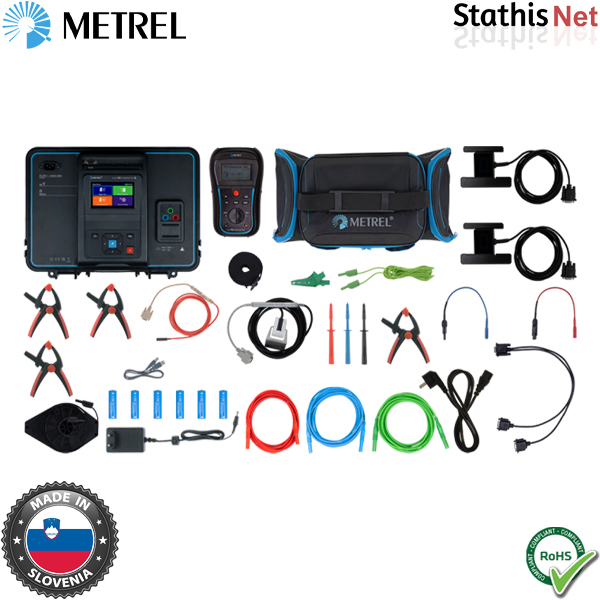

Αναλυτής φωτοβολταϊκών και ελεγκτής ηλεκτρικών εγκαταστάσεων MI 3116 Bifacial set Metrel

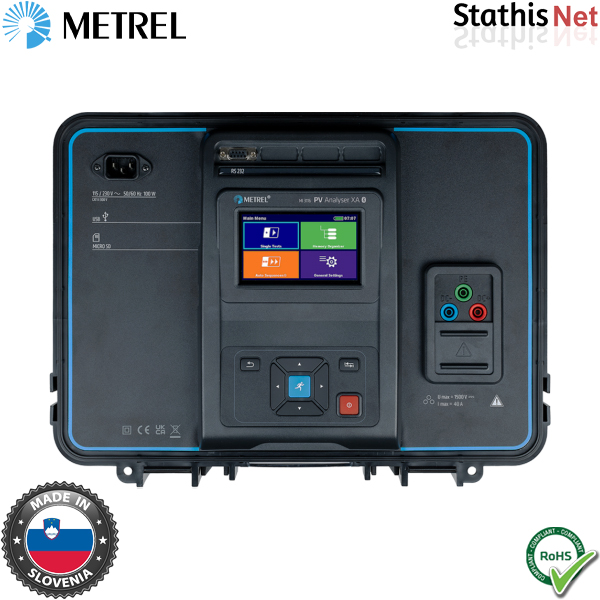

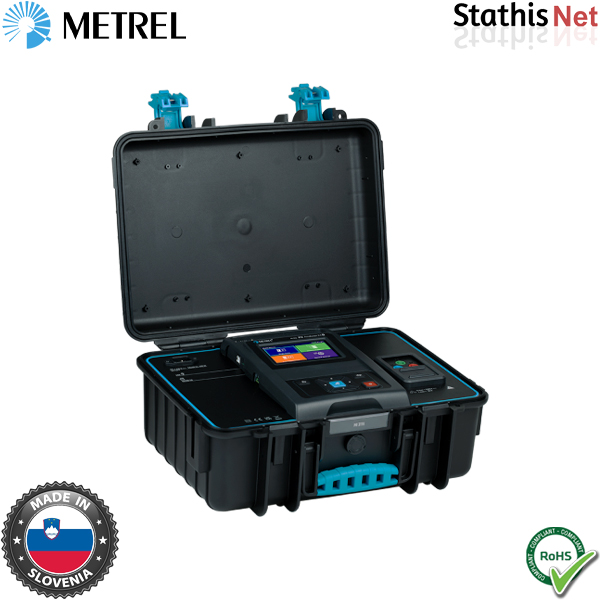

Το MI3116 PV Analyser XA της Metrel, αποτελεί την πιο ολοκληρωμένη λύση για τον επαγγελματία που απαιτεί πλήρη έλεγχο τόσο στην DC πλευρά,(Φωτοβολταϊκά), όσο και στην AC πλευρά,(Ηλεκτρική Εγκατάσταση), με μία μόνο συσκευή.
Σε αντίθεση με τους απλούς μετρητές, το MI 3116 είναι ένα πολυόργανο,(Multi-Function Tester), που συμμορφώνεται πλήρως με τα πρότυπα IEC/EN 62446,(για Φ/Β) και IEC/EN 61557, (για ηλεκτρικές εγκαταστάσεις).
Αυτό σημαίνει ότι μπορείτε να πιστοποιήσετε το Φ/Β πάρκο και ταυτόχρονα, να ελέγξετε την καλωδίωση του κτιρίου, τις γειώσεις και τους διακόπτες διαρροής,(RCD), χωρίς να αλλάξετε όργανο.
Το όργανο είναι η κορυφαία επιλογή για μεγάλης κλίμακας φωτοβολταϊκά πάρκα,(Utility Scale), που λειτουργούν στα 1500V, προσφέροντας ταχύτητα και απόλυτη συμμόρφωση με τους διεθνείς κανονισμούς.

Χαρακτηριστικά

Χωρητική μέθοδος μέτρησης: Για ακρίβεια και αξιοπιστία στα αποτελέσματα.
Υψηλή απόδοση: Δυνατότητα μέτρησης φωτοβολταϊκών πλαισίων υψηλής απόδοσης.
Λειτουργία AUTOSEQUENCE: Για γρήγορη και τυποποιημένη εκτέλεση σειράς δοκιμών.
Auto Test, κατηγορίας 1: Αυτοματοποιημένες δοκιμές σύμφωνα με τα πρότυπα Κατηγορίας 1.
Βάση δεδομένων Φ/Β: Ενσωματωμένος διαχειριστής βάσης δεδομένων φωτοβολταϊκών πλαισίων.
Ολοκληρωμένη λύση 1500V: Μέτρηση μόνωσης και καμπύλης I/U για συστήματα 1500 V PV σε ένα μόνο όργανο.
Οργανωτής μνήμης: Λειτουργίες διαχείρισης για μεμονωμένες ή ομαδικές μετρήσεις και λειτουργία αναζήτησης.
Διόρθωση παραμέτρων: Δυνατότητα διόρθωσης λανθασμένων παραμέτρων σε ήδη εκτελεσμένες μετρήσεις ή ομάδες μετρήσεων.
Υπολογισμός STC: Αυτόματη αναγωγή των τιμών σε Πρότυπες Συνθήκες Δοκιμής και σύγκριση με τα ονομαστικά δεδομένα του κατασκευαστή.
Ασύρματη απομακρυσμένη μονάδα,(Wi-Fi): Για τη μέτρηση και καταγραφή της ακτινοβολίας και της θερμοκρασίας των κυψελών σε πραγματικό χρόνο.
Έγχρωμη οθόνη αφής: Διαισθητικός χειρισμός για την προετοιμασία, εκτέλεση, αποθήκευση και επισκόπηση των δοκιμών σε αριθμητική και γραφική μορφή.

Λογισμικό Metrel Electrical Safety Manager (MESM).
Το λογισμικό SW 1201 (MESM) είναι μια ισχυρή λύση σχεδιασμένη για τη βελτιστοποίηση των δοκιμών ηλεκτρικής ασφάλειας:
Προκαθορισμένη δομή: Επιτρέπει τον ορισμό της δομής των μετρήσεων εκ των προτέρων.
Διαχείριση δεδομένων: Εύκολη μεταφόρτωση (upload/download) και αξιολόγηση των αποτελεσμάτων.
Προηγμένη ανάλυση: Ανάλυση καμπύλης I/U και περιήγηση στη βάση δεδομένων φωτοβολταϊκών στοιχείων.
Επαγγελματικές αναφορές: Δημιουργία επίσημων τεχνικών εκθέσεων και αναφορών με υψηλή ακρίβεια και επαγγελματική εμφάνιση.

Λειτουργίες Μέτρησης

Τάση, (max): Έως και 1500VDC.
Ρεύμα String (Harness Sub Array), (max): Έως και 40ADC.
Αντίσταση μόνωσης: Δοκιμή μόνωσης strings υπό τάση 1500V.
Υποστήριξη πάνελ διπλής όψης, (Bifacial): Συμβατότητα με τις τελευταίες τεχνολογίες φωτοβολταϊκών στοιχείων.
Χαρακτηριστικά I/U: Πλήρης ανάλυση καμπύλης ρεύματος/τάσης.
Δοκιμές Isc και Uoc: Μέτρηση ρεύματος βραχυκύκλωσης και τάσης ανοικτού κυκλώματος.
Συνέχεια Αγωγών PE: Έλεγχος συνέχειας των αγωγών προστασίας, (γείωσης).
Έλεγχος Πολικότητας: Διασφάλιση της σωστής σύνδεσης των DC κυκλωμάτων.
Καταγραφή Περιβαλλοντικών Δεδομένων: Μέτρηση ηλιακής ακτινοβολίας και θερμοκρασίας των φωτοβολταϊκών στοιχείων.
