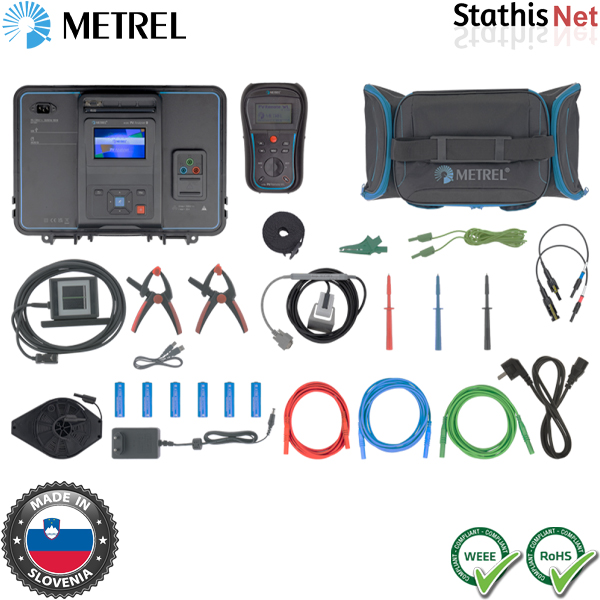

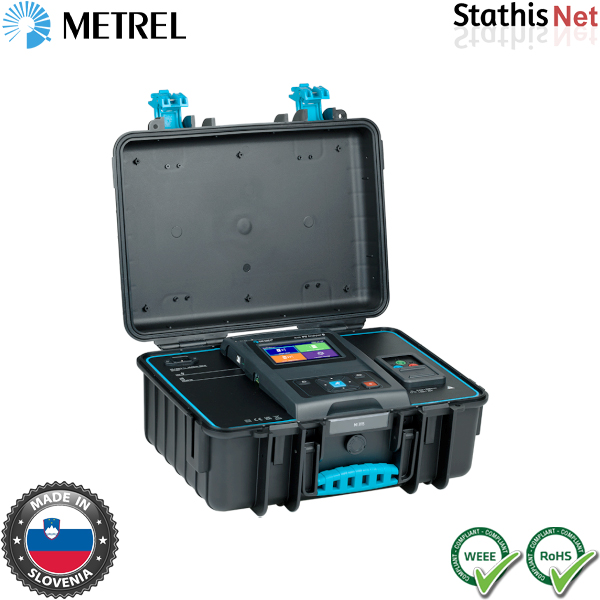

Αναλυτής φωτοβολταϊκών και ελεγκτής ηλεκτρικών εγκαταστάσεων MI 3115 PV Standard set Metrel

 Τεχνικές προδιαγραφές

Το MI 3115 PV Analyser της Metrel, αποτελεί την κορυφαία και πιο εξελιγμένη λύση για τον πλήρη έλεγχο, την πιστοποίηση και τη διάγνωση φωτοβολταϊκών συστημάτων υψηλής τάσης έως 1500V.

Σχεδιασμένος για απαιτητικές επαγγελματικές εφαρμογές, επιτρέπει τη διεξαγωγή όλων των απαραίτητων δοκιμών κατηγορίας 1 και κατηγορίας 2 σύμφωνα με το διεθνές πρότυπο IEC 62446, εξασφαλίζοντας την ασφάλεια, την κορυφαία απόδοση και τη μέγιστη αποδοτικότητα της επένδυσής σας.

Είναι απαραίτητο εργαλείο για κάθε επαγγελματία εγκαταστάτη και συντηρητή που στοχεύει στην ποιότητα και την ασφάλεια, σε μεγάλα έργα ανανεώσιμων πηγών ενέργειας.

Χαρακτηριστικά

• Ασύρματη απομακρυσμένη μονάδα,(Wi-Fi): Για τη μέτρηση και καταγραφή της ακτινοβολίας και της θερμοκρασίας των κυψελών σε πραγματικό χρόνο.
• Λειτουργία autotest, (Category 1): Δυνατότητα εκτέλεσης όλων των βασικών δοκιμών ασφαλείας της Κατηγορίας 1, με το πάτημα ενός μόνο κουμπιού.

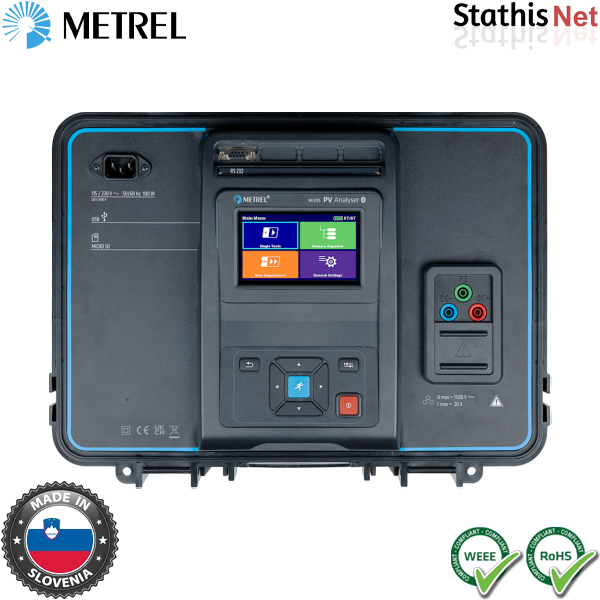

• Έγχρωμη οθόνη αφής 4.3" TFT: Μεγάλη, ευανάγνωστη οθόνη για εύκολη πλοήγηση, εισαγωγή παραμέτρων και άμεση γραφική απεικόνιση των αποτελεσμάτων.
• Δοκιμές συστημάτων 1500V: Ιδανικό για σύγχρονα, μεγάλης κλίμακας φωτοβολταϊκά πάρκα και βιομηχανικές εγκαταστάσεις με τάση λειτουργίας έως 1500V DC, (20A / 24kW).
• Υπολογισμός STC: Αυτόματη μετατροπή και σύγκριση των μετρούμενων τιμών με τα ονομαστικά δεδομένα (STC) των κατασκευαστών, μέσω της ενσωματωμένης βάσης δεδομένων Φ/Β πάνελ.
• Αποτύπωση καμπύλης I/V, (I/V Curve Tracing): Προηγμένη χωρητική μέθοδος μέτρησης, (Capacitive measurement method), για την ακριβή ανάλυση της χαρακτηριστικής καμπύλης ρεύματος-τάσης των Φ/Β στοιχείων.
• Λογισμικό Metrel Electrical Safety Manager (MESM).
• Το λογισμικό SW 1201 (MESM) είναι μια ισχυρή λύση σχεδιασμένη για τη βελτιστοποίηση των δοκιμών ηλεκτρικής ασφάλειας:
o Προκαθορισμένη δομή: Επιτρέπει τον ορισμό της δομής των μετρήσεων εκ των προτέρων.
o Διαχείριση δεδομένων: Εύκολη μεταφόρτωση (upload/download) και αξιολόγηση των αποτελεσμάτων.
o Προηγμένη ανάλυση: Ανάλυση καμπύλης I/U και περιήγηση στη βάση δεδομένων φωτοβολταϊκών στοιχείων.
o Επαγγελματικές αναφορές: Δημιουργία επίσημων τεχνικών εκθέσεων και αναφορών με υψηλή ακρίβεια και επαγγελματική εμφάνιση.

Λειτουργίες Μέτρησης

• Έλεγχος πολικότητας, (Polarity test).
• Καταγραφή καμπύλης I/V, (ρεύματος / τάσης).
• Συνέχεια αγωγών προστασίας, (PE), με ρεύμα δοκιμής 200mA.
• Μέτρηση τάσης ανοικτού κυκλώματος, (Uoc) και ρεύματος βραχυκύκλωσης, (Isc).
• Μέτρηση αντίστασης μόνωσης Φ/Β στοιχειοσειρών, (strings), έως 1500V, (Roc-, Roc+, Um).
• Ασύρματη λήψη και καταγραφή της ηλιακής ακτινοβολίας και της θερμοκρασίας των κυψελών.
