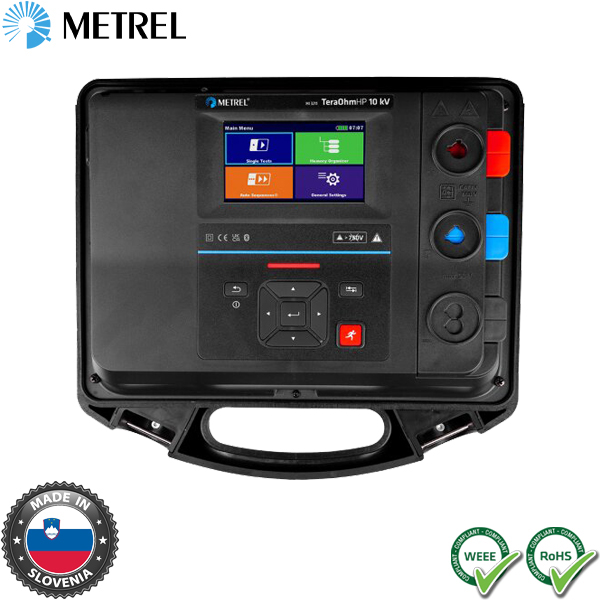

Αναλυτής υψηλής τάσης MI 3211 TeraOhmHP 10 kV Metrel

Το MI 3211 TeraOhmHP 10 kV της Metrel είναι ένας επαγγελματικός, φορητός αναλυτής υψηλής τάσης, σχεδιασμένος για τον έλεγχο της αντίστασης μόνωσης σε περιβάλλοντα βαριάς βιομηχανίας και δικτύων διανομής ενέργειας.

Το MI 3211 αποτελεί την εξέλιξη στα όργανα δοκιμών μόνωσης, προσφέροντας τάση ελέγχου έως και 10 kV DC.

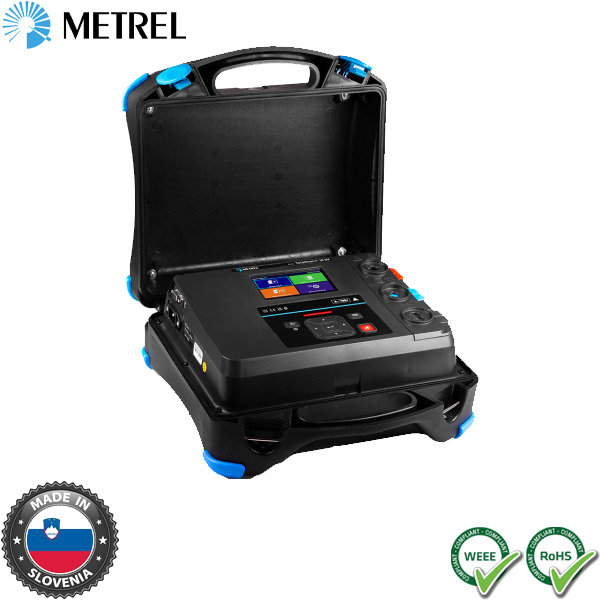

Είναι κατασκευασμένο για να αντέχει σε σκληρές συνθήκες πεδίου, διαθέτοντας στιβαρή προστατευτική θήκη, (IP65) και εξαιρετική προστασία από ηλεκτρομαγνητικές παρεμβολές, (θωράκιση RF), καθιστώντας το ιδανικό για χρήση σε υποσταθμούς και περιβάλλοντα υψηλής τάσης.

Χαρακτηριστικά

Ανίχνευση τάσης > 30V.
Βαθμολογία θήκης IP65.
Σχεδιασμός διπλής θήκης.
Ανίχνευση βλάβης υψηλής τάσης.
Λειτουργία αυτόματης ρύθμισης.
Λειτουργία καύσης ή διάσπασης.
Μπαταρία ιόντων λιθίου 4400 mAh.
Προγραμματιζόμενοι χρονοδιακόπτες.
Μετρήσεις αντίστασης μόνωσης έως 35 TΩ.
Προγραμματιζόμενες ΑΥΤΟΜΑΤΕΣ ΑΚΟΛΟΥΘΙΕΣ.
Κάρτα SD μνήμης 8 GB για αποθήκευση δεδομένων.
Μέγιστο ρεύμα βραχυκυκλώματος/φόρτισης: > 6 mA.
Κατηγορία ασφαλείας έως CAT IV 600 V έως 3000 m.
Φιλική προς το χρήστη και διαισθητική λειτουργία.
Νέας σχεδίασης κροκόδειλοι HV με καλύτερο κράτημα.
Τροφοδοσία από το δίκτυο και επαναφορτιζόμενη μπαταρία.
Κωδικοποιημένες υποδοχές μπανάνας με δυνατότητα κλειδώματος.
Ρυθμιζόμενη τάση δοκιμής (50 V...10 kV) βήμα 50 V και 100 V.
Ρυθμός εκφόρτισης για χωρητικό φορτίο < 0,24 s / μF στα 10 kV.
Απομονωμένες θύρες επικοινωνίας RS-232 και USB, διεπαφή Bluetooth.
Τα αποτελέσματα των μετρήσεων είναι σε αριθμητική και γραφική μορφή.
Υπολογισμός μέσου όρου του αποτελέσματος (Off, 5, 10, 30, 60, 100, 200).
Αυτόματη εκκένωση του αντικειμένου δοκιμής μετά την ολοκλήρωση της μέτρησης.
Αξεσουάρ υψηλής ποιότητας, συμπεριλαμβανομένων θωρακισμένων ακροδεκτών δοκιμής.
Λογισμικό υπολογιστή MESM για λήψη και ανάλυση αποτελεσμάτων δοκιμών και για εκτύπωση αναφορών δοκιμών.
Ρυθμός φόρτισης για χωρητικό φορτίο <2,7s / μF στα 10 kV (τροφοδοσία από το δίκτυο). 4,2s / μF στα 10 kV (τροφοδοσία από μπαταρία).
Προστασία από υψηλές ηλεκτρομαγνητικές παρεμβολές: Απόρριψη θορύβου ρεύματος AC εισόδου 8 mA, απόρριψη θορύβου τάσης AC εισόδου 1 kV.

Συναρτήσεις μέτρησης

Δοκιμή τάσης βήματος.
Μετρήσεις χωρητικότητας.
Μέτρηση αντίστασης μόνωσης.
Διαγνωστική εξέταση (PI, DAR, DD).
Δοκιμή αντοχής τάσης (DC) έως 10 kV.
Μέτρηση τάσης και συχνότητας έως 600 V TRMS.

Εφαρμογές

Δοκιμή στάτη γεννήτριας.
Μόνωση μακριών καλωδίων.
Μέτρηση αντίστασης μόνωσης των τυλιγμάτων του μετασχηματιστή.

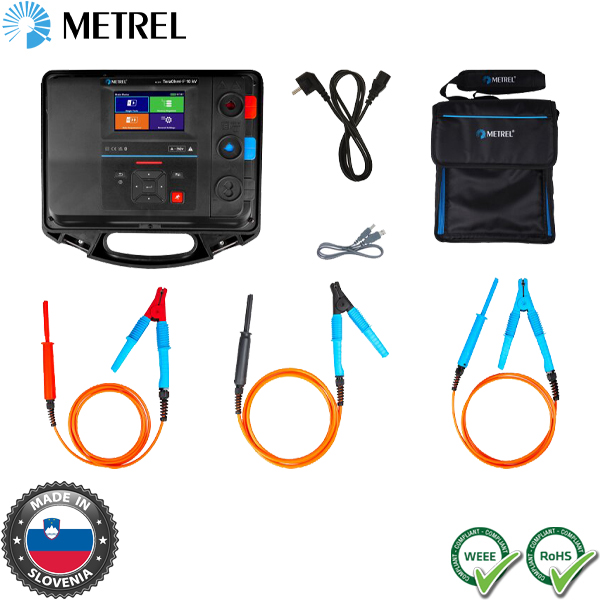

Περιλαμβάνονται

Instrument MI 3211 TeraOhmHP 10 kV.
A 1794 HV test lead, 3m, Black banana plug/Crocodile clip - Shielded.
A 1795 HV test lead, 3m, Blue banana plug/Crocodile clip.
A 1793 HV test lead, 3m, Red banana plug/Crocodile clip.
A 1728 Power cable, 2m, 3x0.75mm2, IEC C13/Type E connector.
A 1727 USB cable TypeA/B.
A 1772 Soft carrying bag, Size: XXL.
Metrel ES Manager BASIC Licence.
SW 1201 Metrel ES Manager (program installation).
Short form instruction manual.
Calibration certificate.
